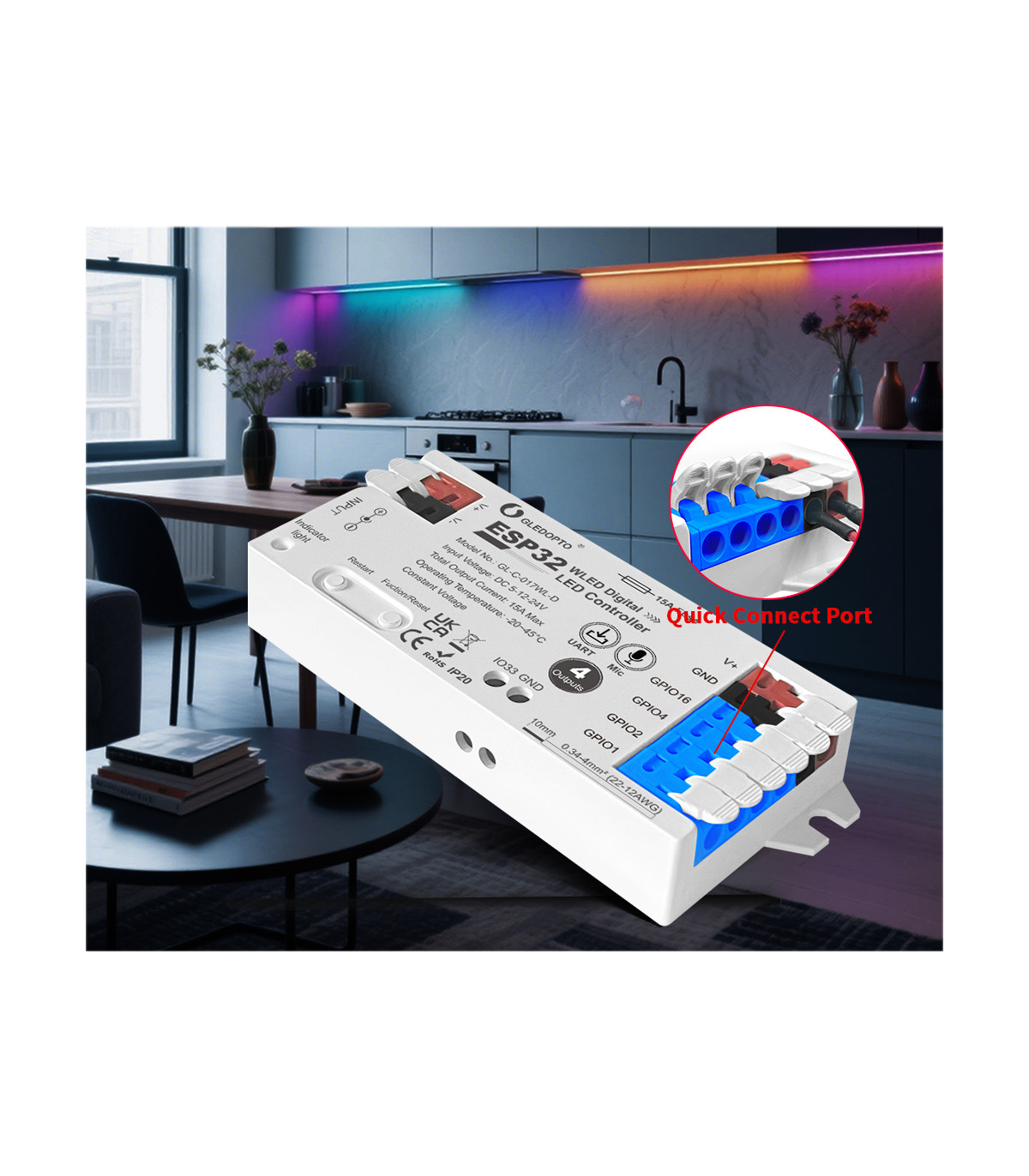

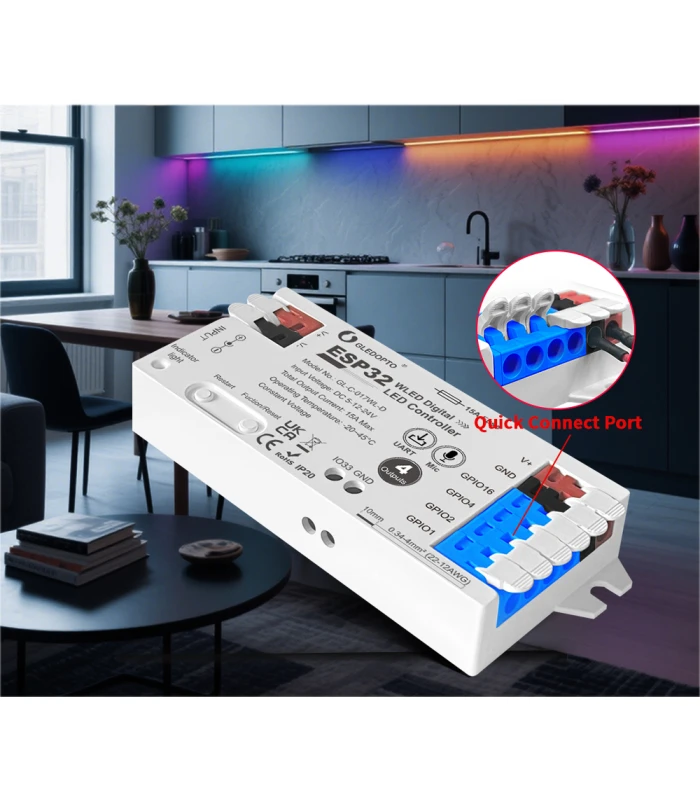

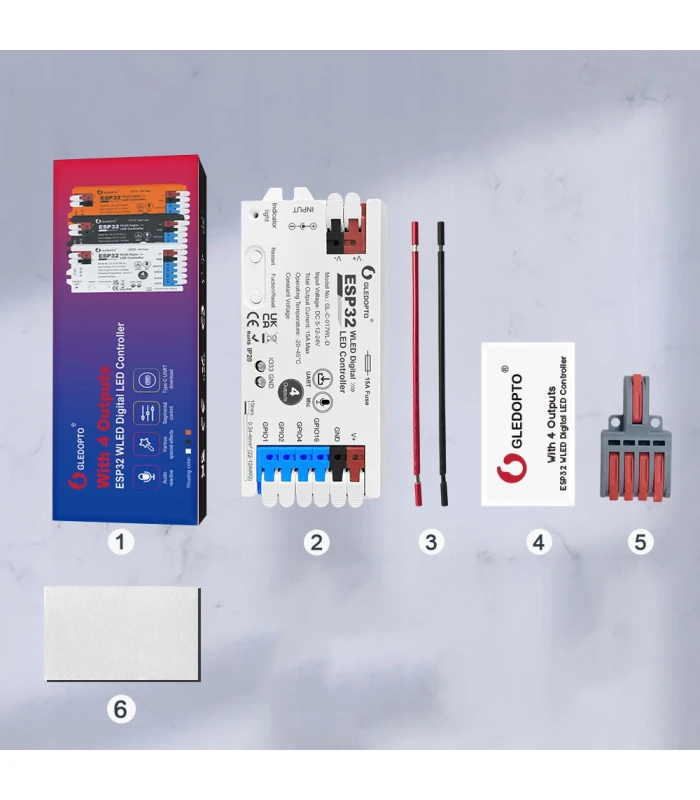

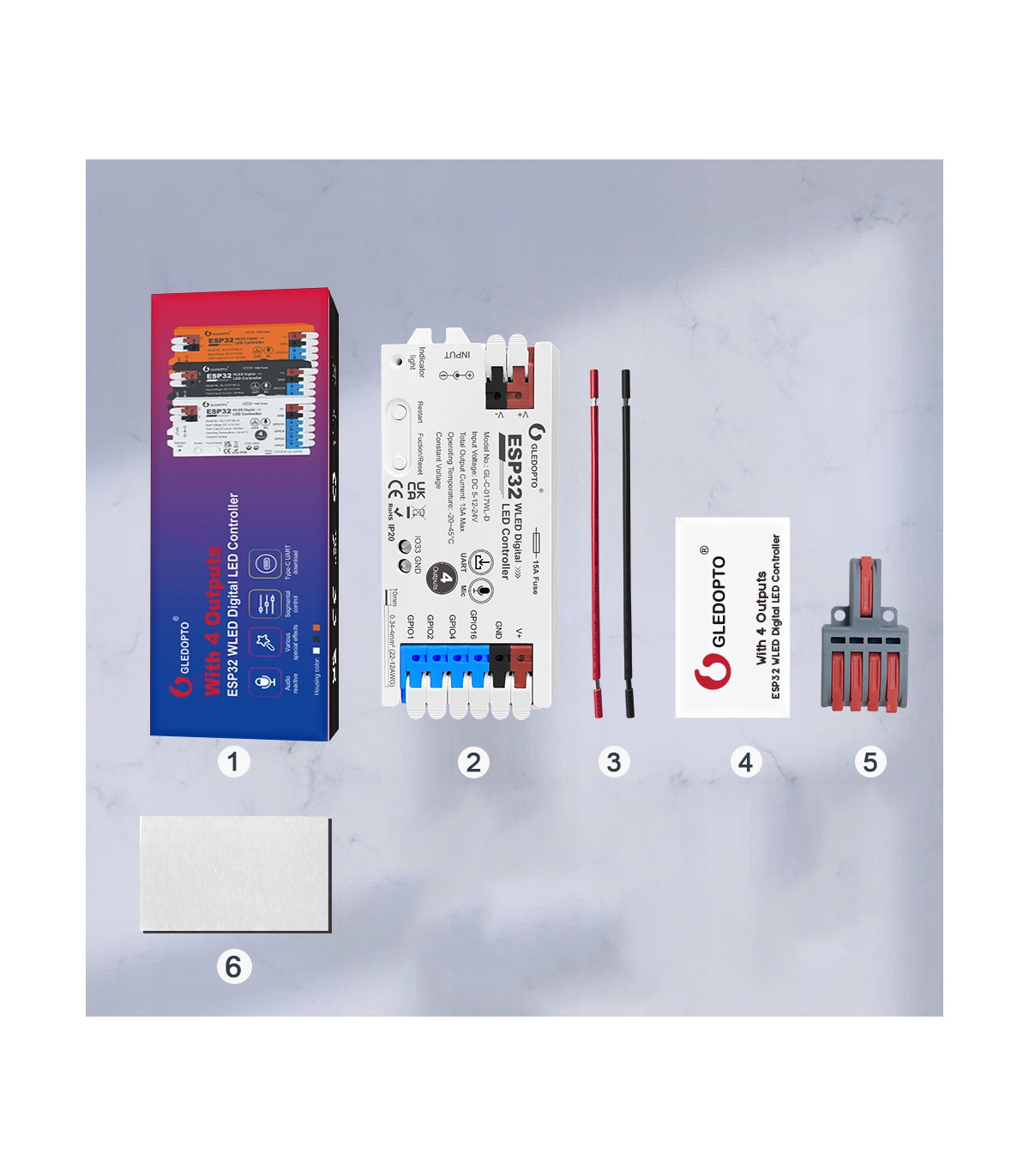

Sterownik do cyfrowych taśm LED
✅cztery wyjścia GPIO
✅z wbudowanym mikrofonem
✅możliwość podłączenia przycisku

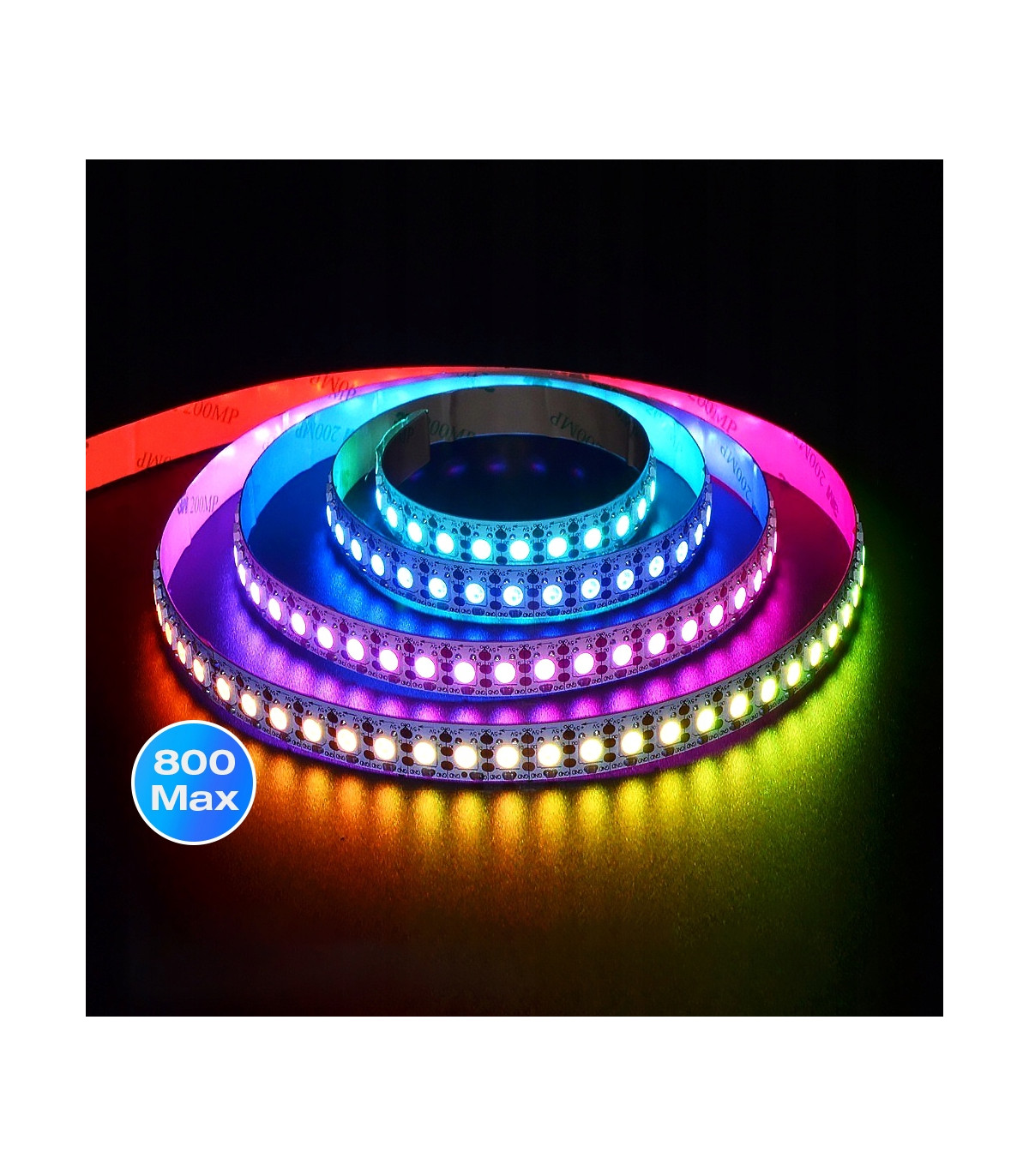

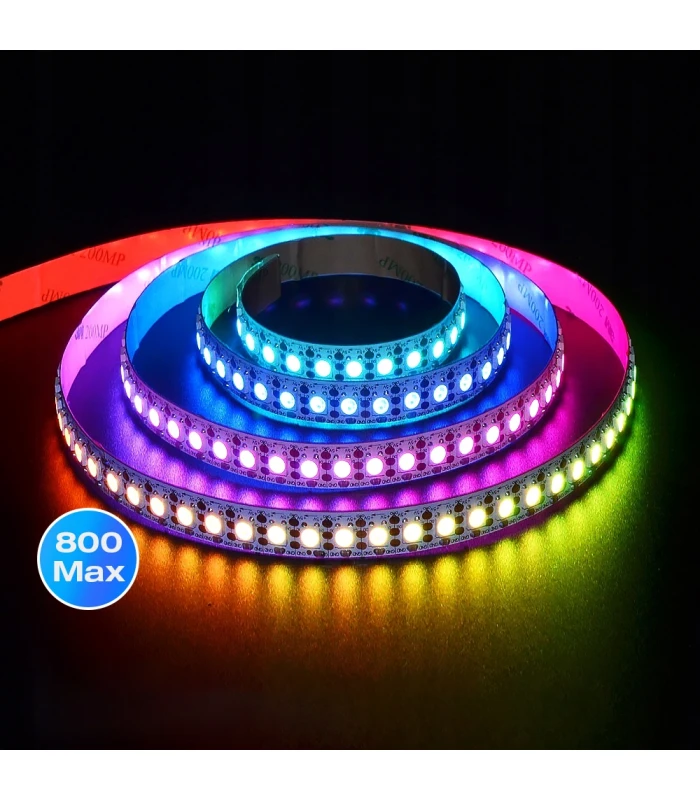

Inteligentny czterokanałowy sterownik do cyfrowych, adresowalnych taśm WLED - WS281x, Magic Pixel, Neo Pixel. Moduł może sterować taśmą składającą się z maksymalnie 800 układów IC.

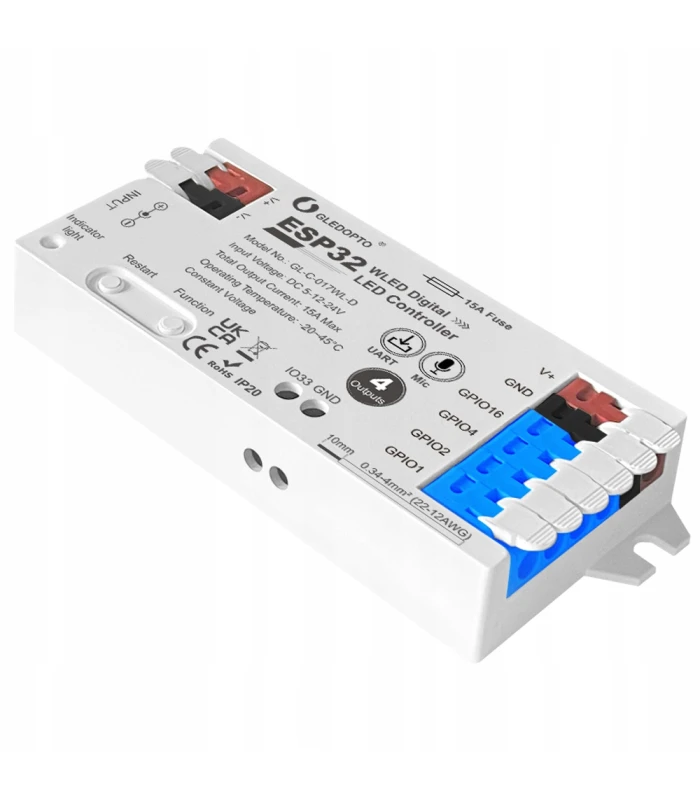

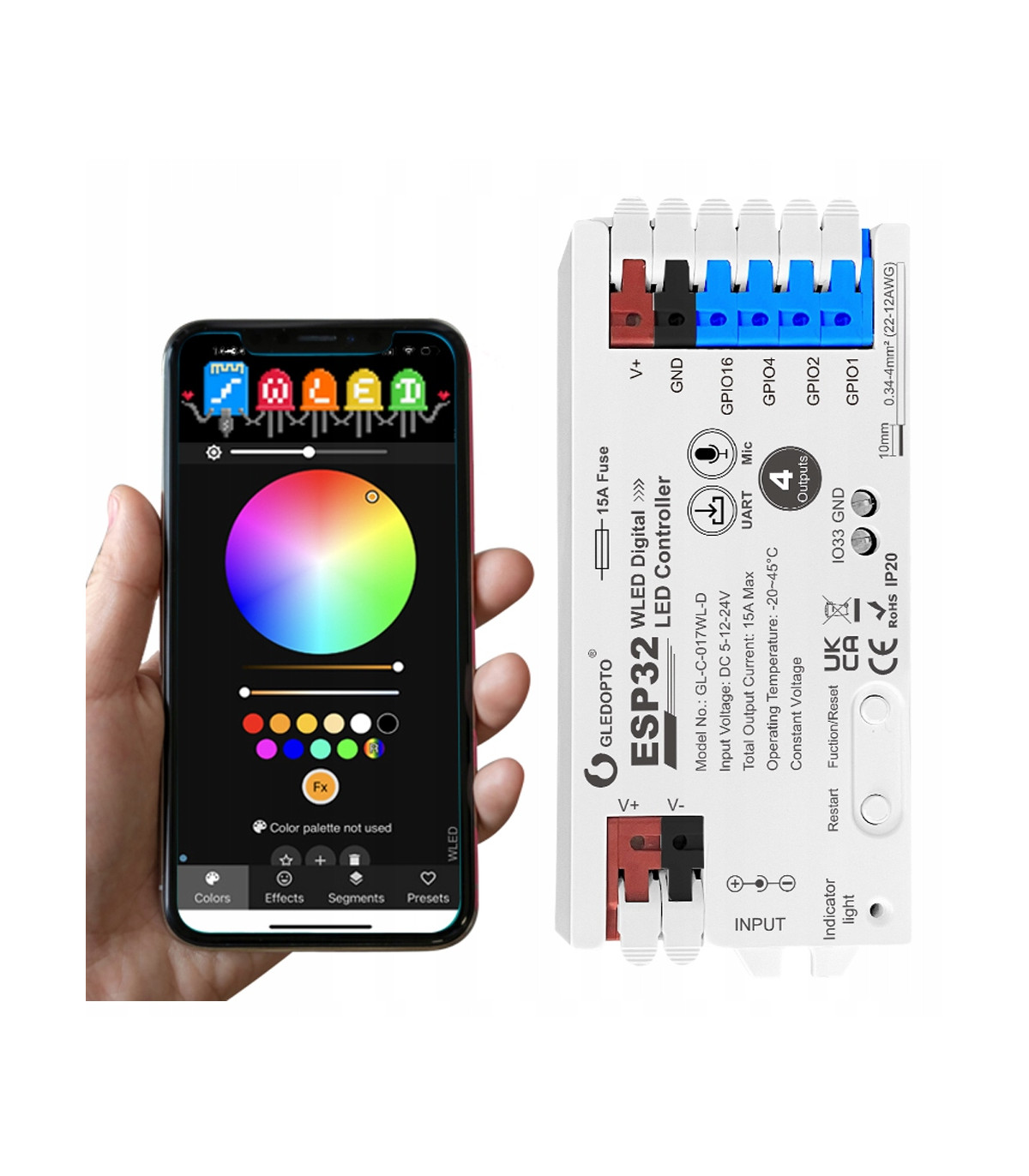

Sterownik oparty jest o moduł WiFi ESP32
Dzięki wyprowadzonym portom IO sterownik umożliwia podłączenie przycisków dzwonkowych do sterowania lub innych urządzeń np. czujników.
Taśma LED Magic Pixel WLED to rodzaj adresowalnej taśmy LED, która pozwala na indywidualne sterowanie każdą diodą LED w celu tworzenia dynamicznych efektów świetlnych i animacji. Każda dioda na taśmie może wyświetlać różne kolory i jasność niezależnie od innych, co umożliwia tworzenie skomplikowanych wzorów i sekwencji świetlnych.
Cyfrowa Taśma LED jest często wykorzystywana w projektach DIY, dekoracjach, oświetleniu akcentowym, a także w profesjonalnych instalacjach oświetleniowych. Dzięki zastosowaniu kontrolera WLED użytkownicy mogą łatwo zarządzać i programować taśmę za pomocą Wi-Fi.

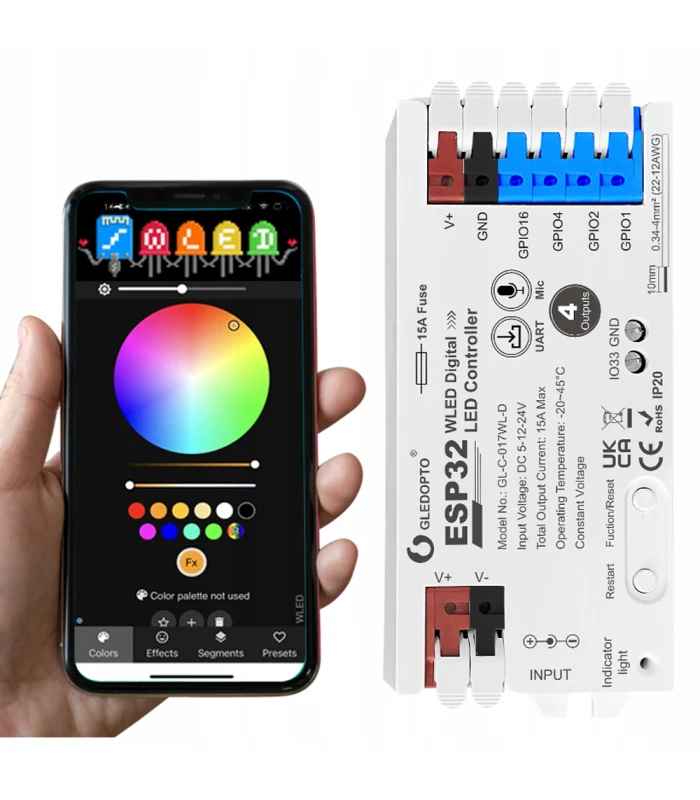

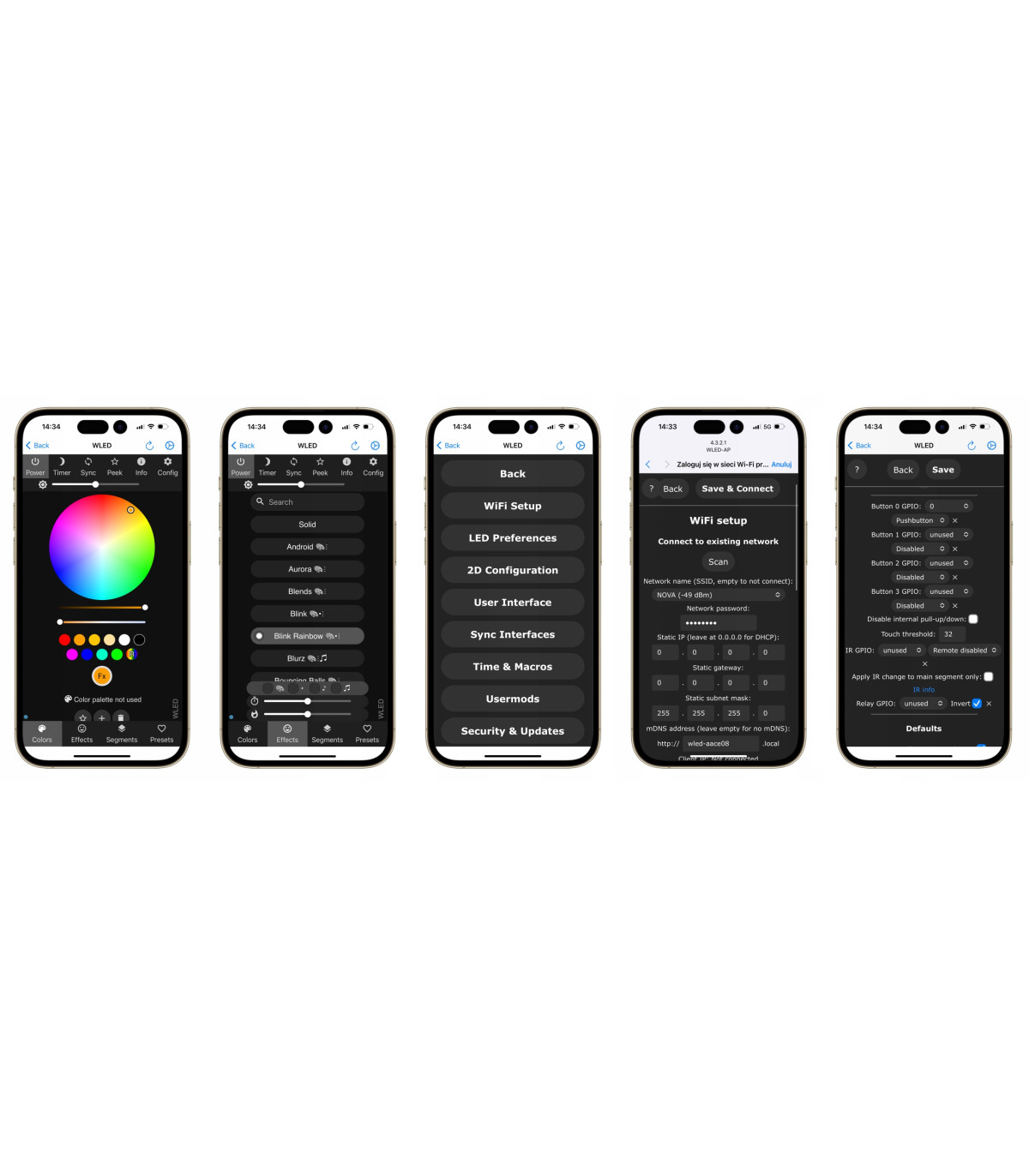

Kontroler WLED można skonfigurować i sterować przez:
- aplikację na telefonie (np. WLED Native, SWLED)
- w aplikacji Home Assistant
Najważniejsze cechy
- 4 wyjścia sterujące: Możliwość podłączenia do czterech cyfrowych taśm LED jednocześnie. Domyślnie aktywne wyjście GPIO16, pozostałe (GPIO1, GPIO2, GPIO4) można skonfigurować w aplikacji
- Wysoka wydajność: Maksymalny łączny prąd wyjściowy to 15A, co pozwala na obsługę rozbudowanych instalacji LED
- Szeroki zakres zasilania: Obsługa napięć 5V, 12V oraz 24V DC, co zapewnia kompatybilność z większością taśm cyfrowych
- Wbudowany mikrofon: Umożliwia synchronizację efektów świetlnych z dźwiękiem lub muzyką (funkcja audio-reactive)
- Łatwa konfiguracja przez aplikację WLED: Sterowanie, konfiguracja efektów i integracja z siecią WiFi za pomocą intuicyjnej aplikacji na Android/iOS
- Obsługiwane układy LED: WS2811, WS2812B, WS2815, SK6812, SM16703, FL19038, FW1935, UCS2903B i inne popularne modele cyfrowych taśm LED
- Funkcja przekaźnika: Możliwość pełnego odcięcia zasilania taśm LED w trybie czuwania dla oszczędności energii (konfigurowalne w aplikacji, domyślnie GPIO12)

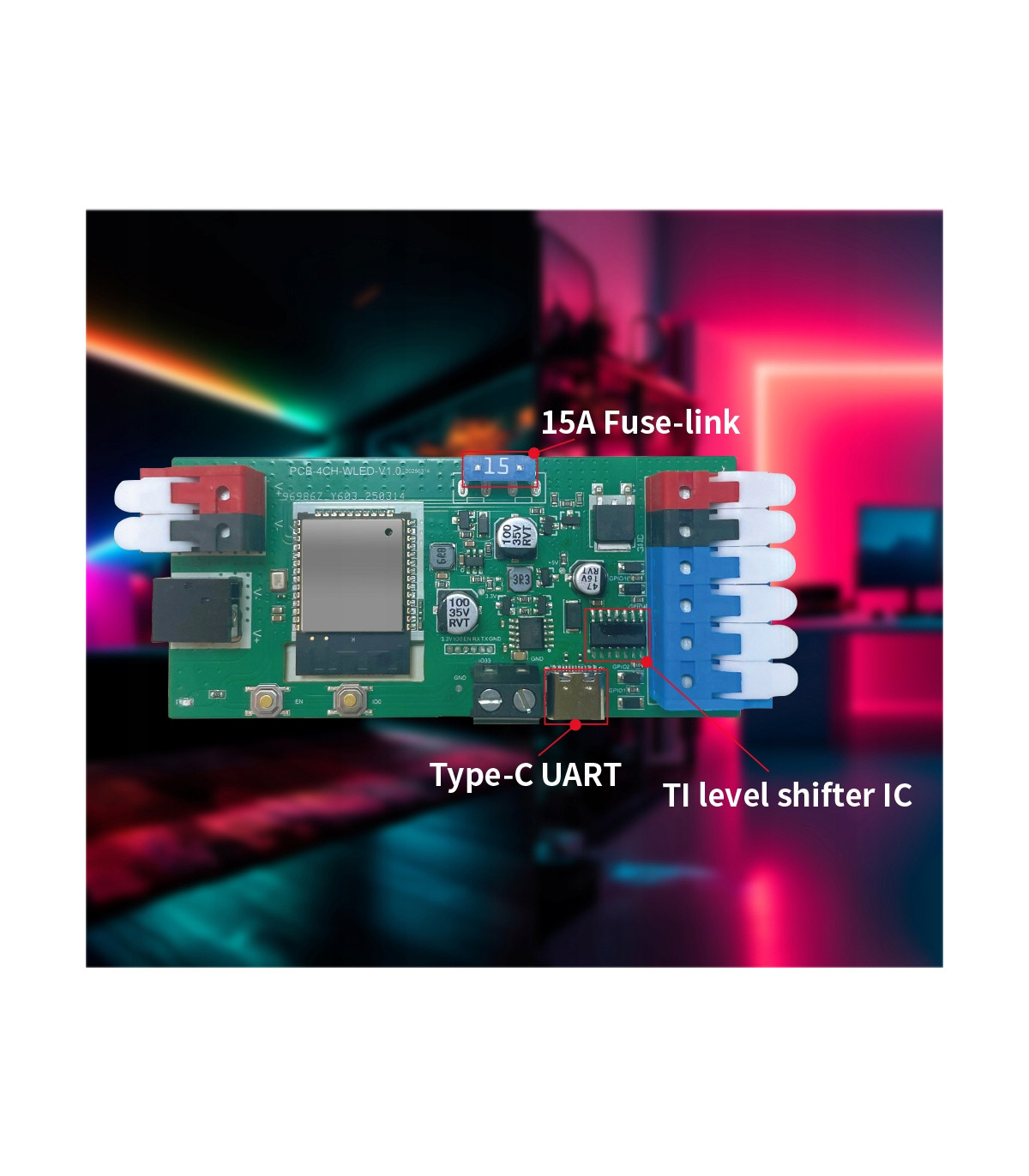

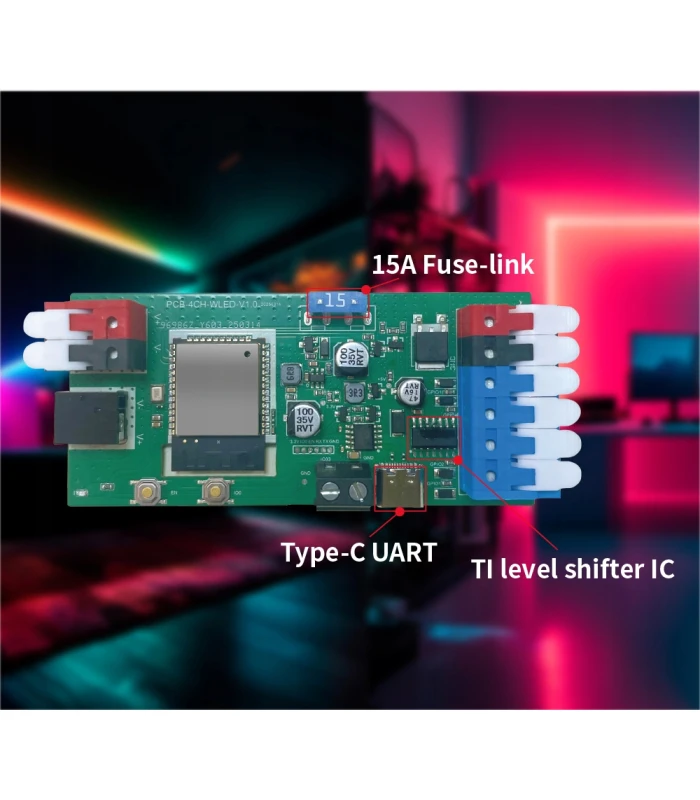

- Port USB-C do programowania: Ułatwia aktualizację firmware’u i zaawansowaną konfigurację poprzez UART1
- Przyciski funkcyjne: Krótkie naciśnięcie – włącz/wyłącz, długie (1s) – zmiana koloru, bardzo długie (10s) – reset do ustawień fabrycznych i aktywacja trybu AP1
- Wymiary: 108 × 45 × 18 mm1
- Temperatura pracy: od -20°C do +45°C1

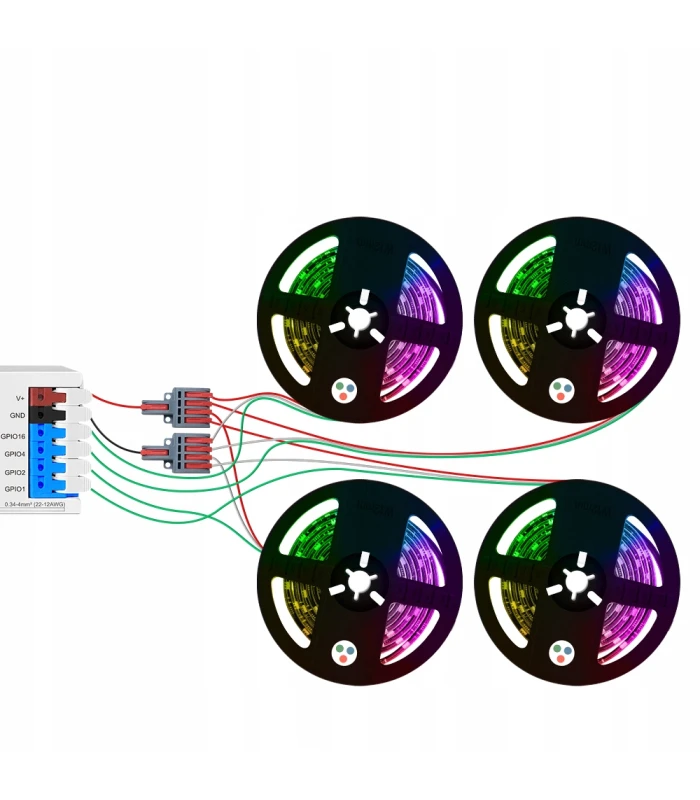

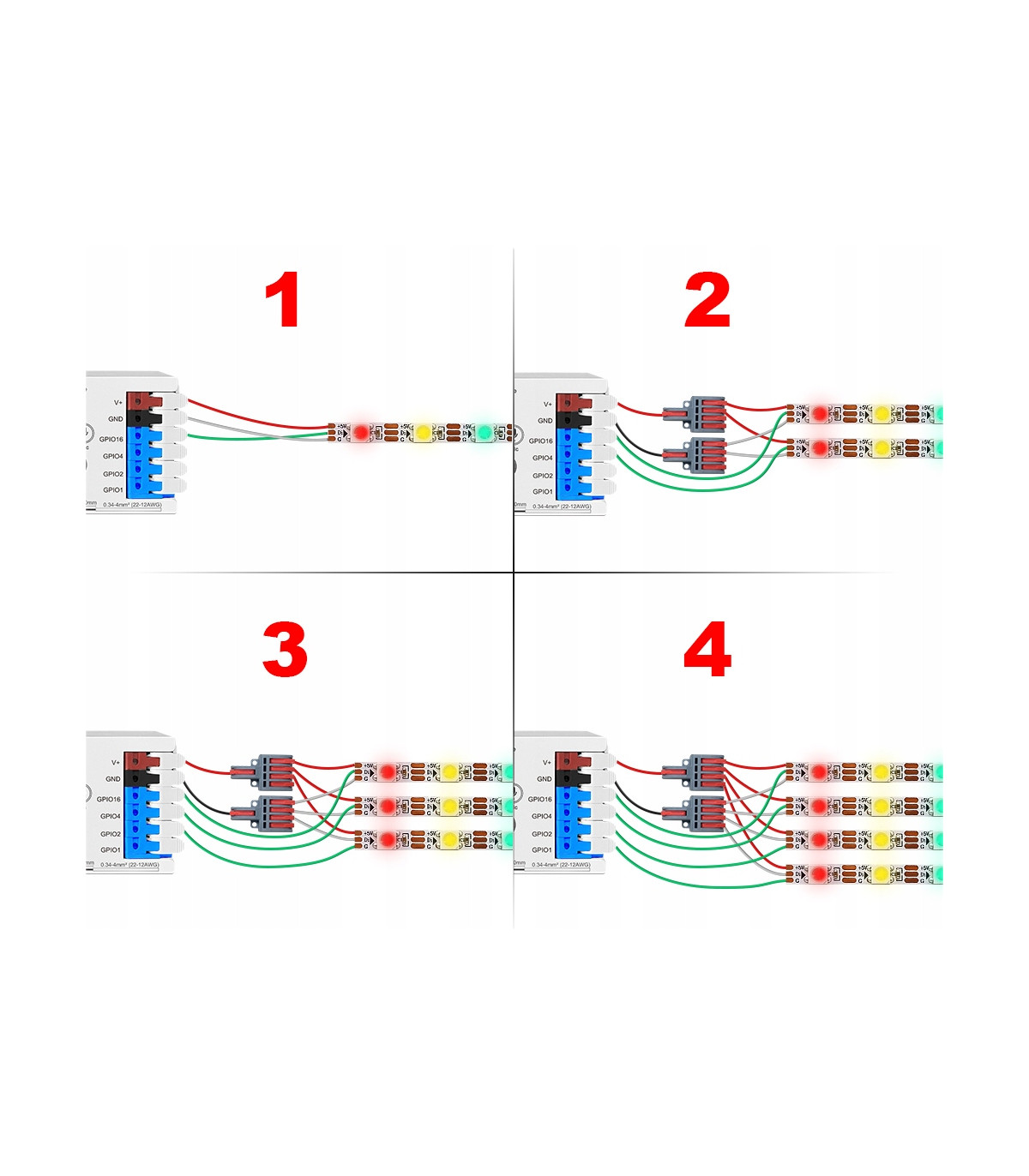

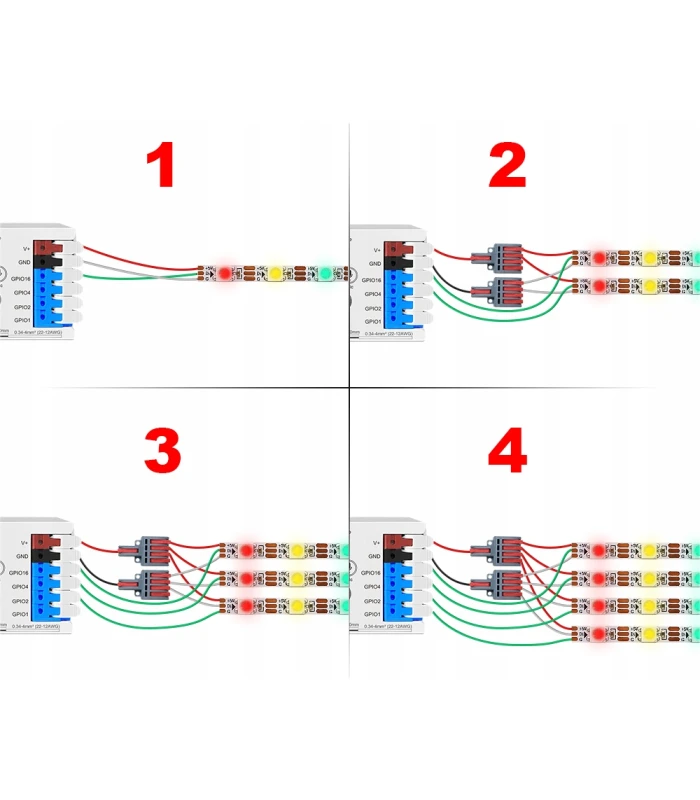

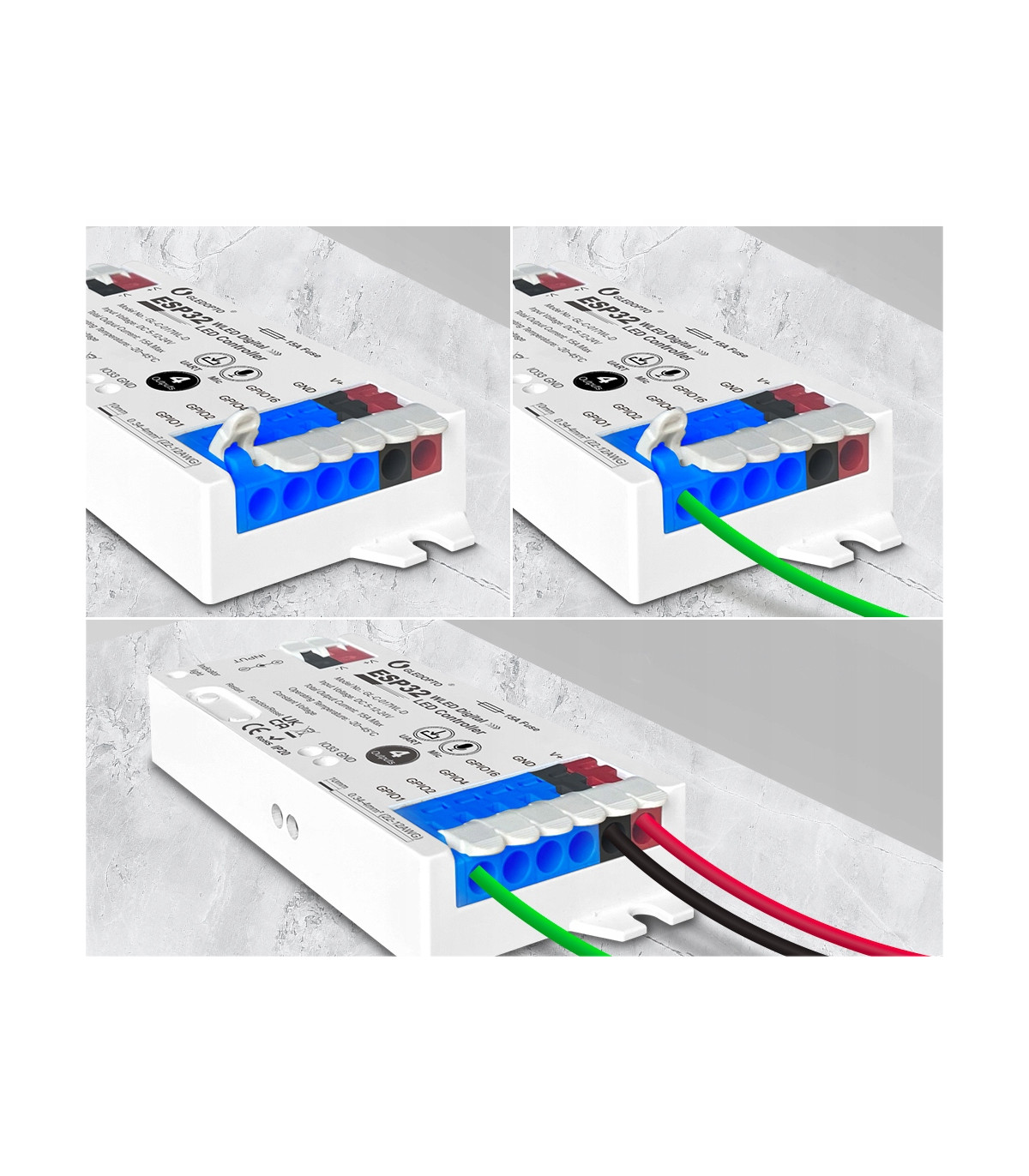

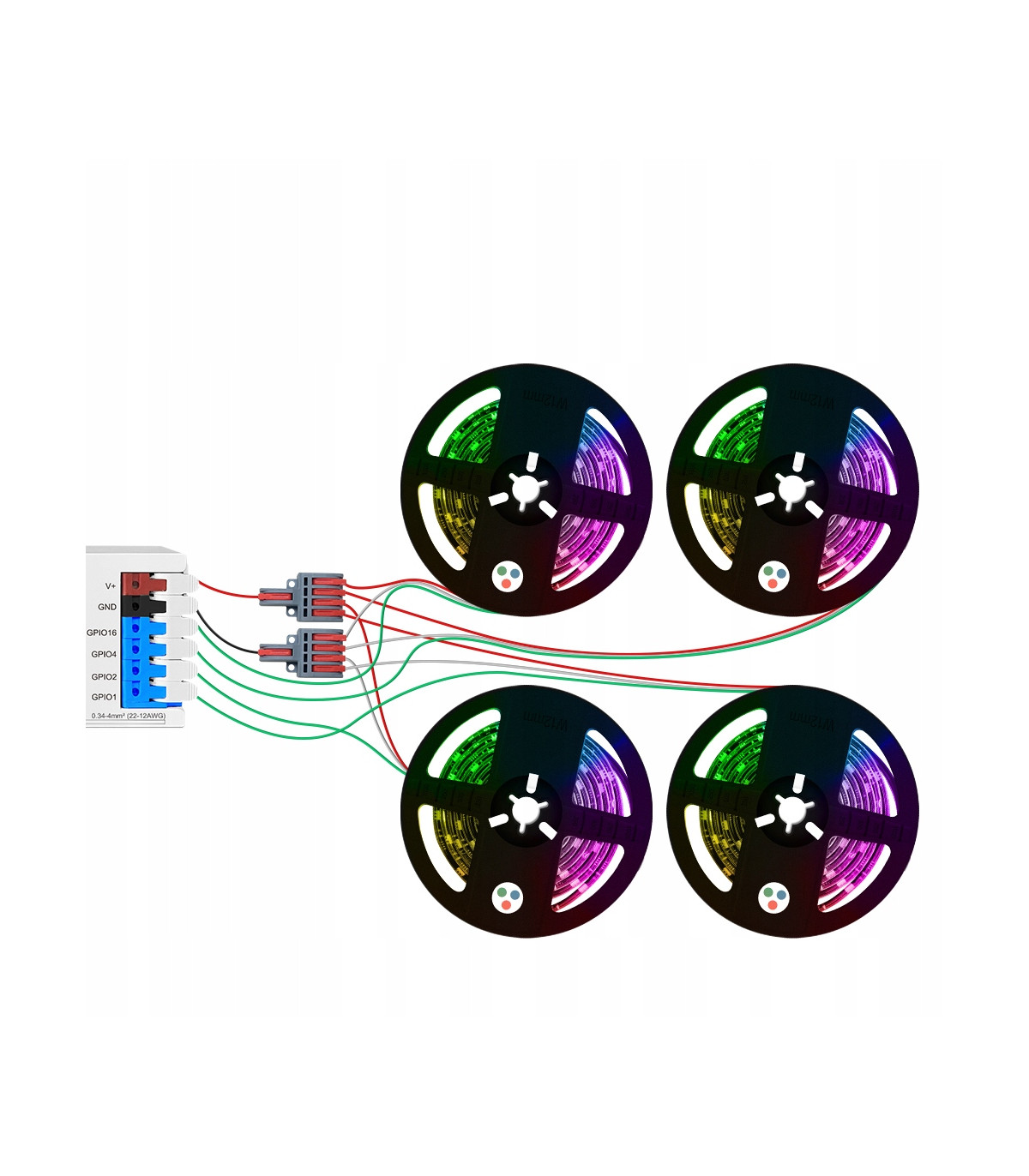

Schemat podłączenia taśm LED
Sterownik obsługuje do 4 cyfrowych taśm LED jednocześnie.
Wyjścia:
- GPIO16 (domyślne)
- GPIO4, GPIO2, GPIO1 (aktywowane po konfiguracji)
Schematy podłączenia:
- Jedna taśma: Podłącz do GPIO16.
- Dwie taśmy: Podłącz do GPIO16 i GPIO4.
- Trzy taśmy: Podłącz do GPIO16, GPIO4 i GPIO2.
- Cztery taśmy: Podłącz do GPIO16, GPIO4, GPIO2 i GPIO1.
UWAGA! Sterowanie nie jest niezależne.

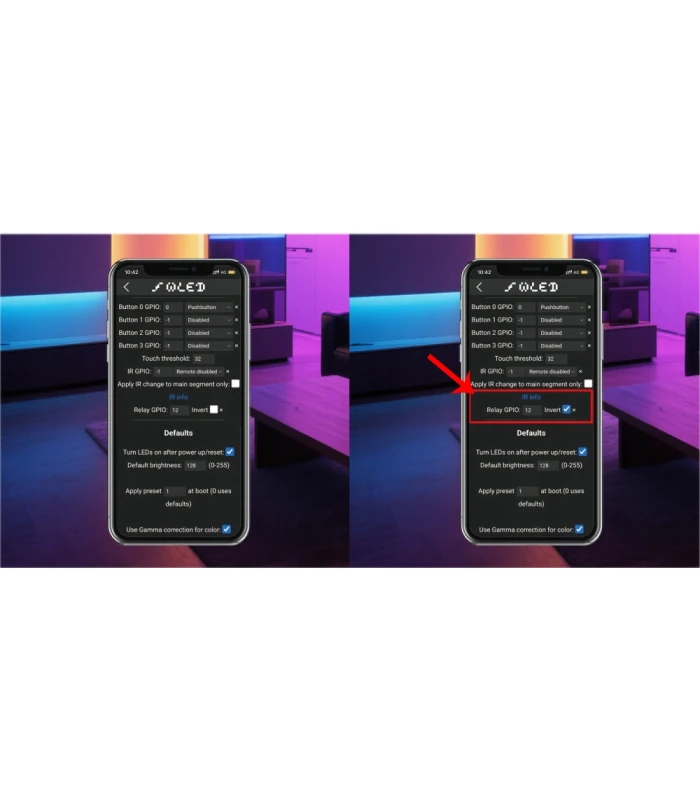

Konfiguracja przekaźnika (Relay Configuration)
Przekaźnik pozwala na całkowite odcięcie zasilania taśmy LED, gdy jest wyłączona, co znacząco obniża pobór prądu w trybie czuwania.
Bez przekaźnika: Taśma LED pobiera prąd nawet gdy jest wyłączona – wysoki pobór energii w stanie spoczynku.
Z przekaźnikiem: Po wyłączeniu taśmy LED przekaźnik całkowicie odcina zasilanie – niski pobór energii w trybie czuwania.

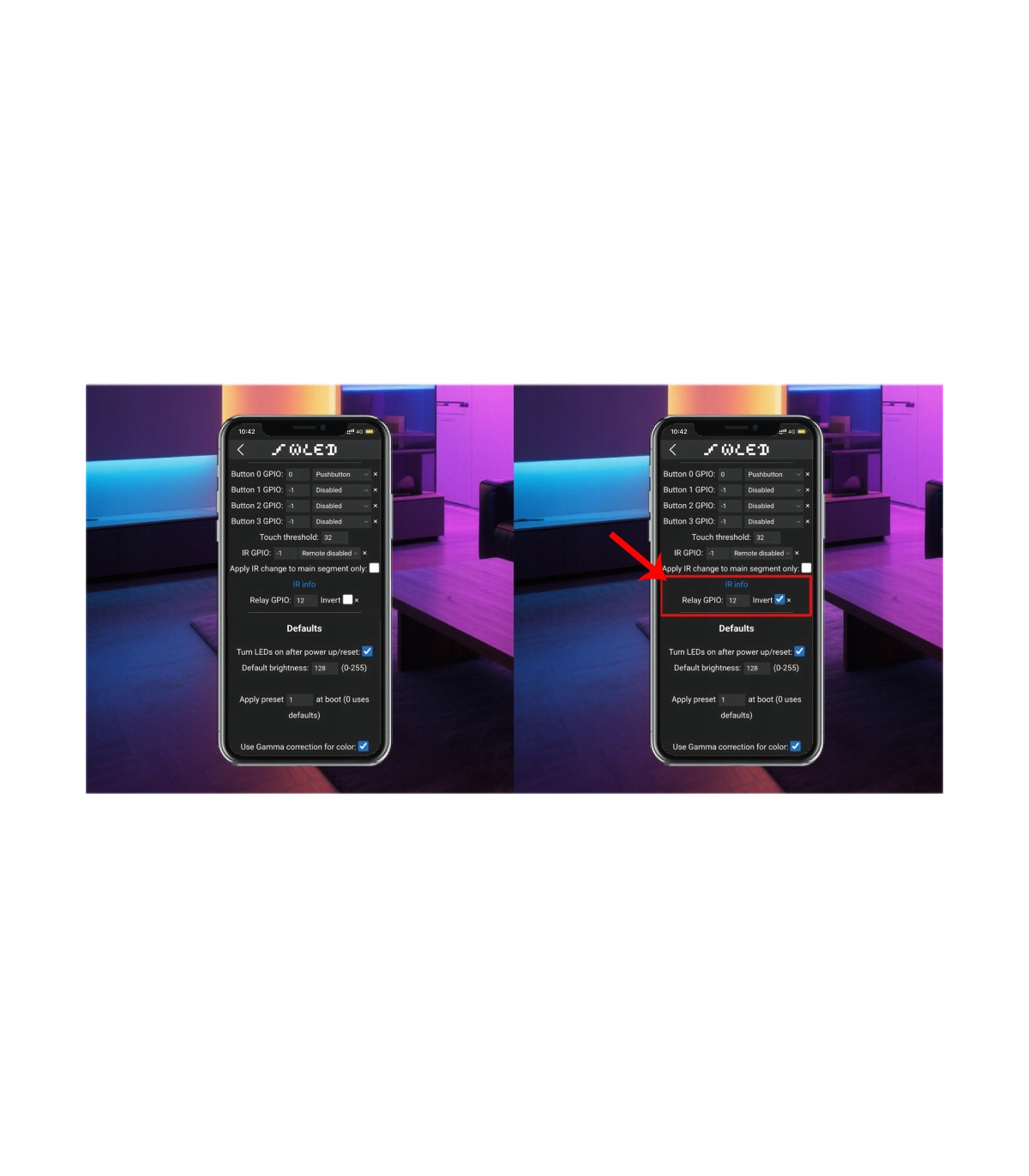

Konfiguracja w aplikacji WLED:
- Przejdź do „Config” → „LED Preferences”.
- Ustaw „Relay GPIO” na 12.
- Opcjonalnie odznacz „Invert”.
- Zapisz ustawienia.
Korzyść: Oszczędność energii i wydłużenie żywotności instalacji LED
Wbudowany Mikrofon
Sterownik ESP32 WLED z wbudowanym mikrofonem to doskonałe rozwiązanie dla osób chcących stworzyć dynamiczne i interaktywne oświetlenie w domu, na imprezach czy w projektach artystycznych. Dzięki zaawansowanej technologii i szerokim możliwościom konfiguracji, można osiągnąć niesamowite efekty świetlne dostosowane do indywidualnych potrzeb.
Konfiguracja mikrofonu
- Cel: Umożliwia synchronizację efektów świetlnych z muzyką lub dźwiękiem z otoczenia (tryb audio-reactive).
- Pierwsza konfiguracja po resecie:
Przejdź do „Config” → „Usermods”.
Wybierz „Digitalmic” i wprowadź następujące parametry:
Microphone type: Generic I2S
12S SD pin: 26
12S WS pin: 5
12S SCK pin: 21
Zapisz ustawienia, a następnie zrestartuj sterownik.
- Aktywacja: Po restarcie przejdź do „Info” i uruchom funkcję „Audio Reactive”.
Sterowanie spoza lokalnej sieci WiFi
WLED to oprogramowanie open-source, które działa na mikrokontrolerach ESP32. Oznacza to, że wszystkie usługi są hostowane lokalnie na twoim urządzeniu WLED. Dlatego możesz sterować swoimi światłami tylko w obrębie swojej sieci lokalnej (w domu).
Jeśli potrzebujesz zdalnego dostępu do sterownika WLED z dowolnego miejsca na świecie, możesz to zrobić na kilka sposobów, niektóre wymagają dodatkowego sprzętu:
- Przekierowanie portów (Port Forwarding) - Aby udostępnić sterownik WLED w internecie, utwórz regułę przekierowania portów dla lokalnego adresu IP twojego ESP i portu (np. 12345) w konfiguracji routera. Jeśli twój publiczny adres IP często się zmienia, użyj usługi dynamicznego DNS, aby sterownik WLED były zawsze dostępny. Nie wiesz, co oznaczają te pojęcia ani jak to zrobić? Wyszukaj w Google frazę “[model twojego routera] przekierowanie portów”!
- Home Assistant - połącz sterownik z oprogramowaniem Home Assistant. Upewnij się, ze Twoja instalacja HA posiada dostęp spoza Twojej lokalnej sieci.
- Urządzenia Amazon Echo - połącz sterownik WLED z głośnikiem Alexa.
- Philips HUE - jeśli posiadasz mostek Philips Hue zsynchronizuj z nim sterownik WLED.

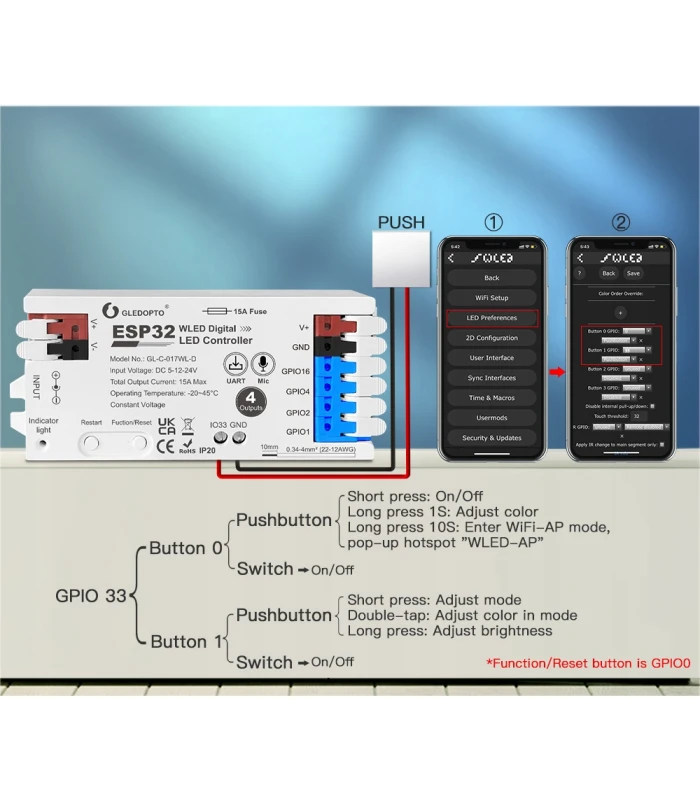

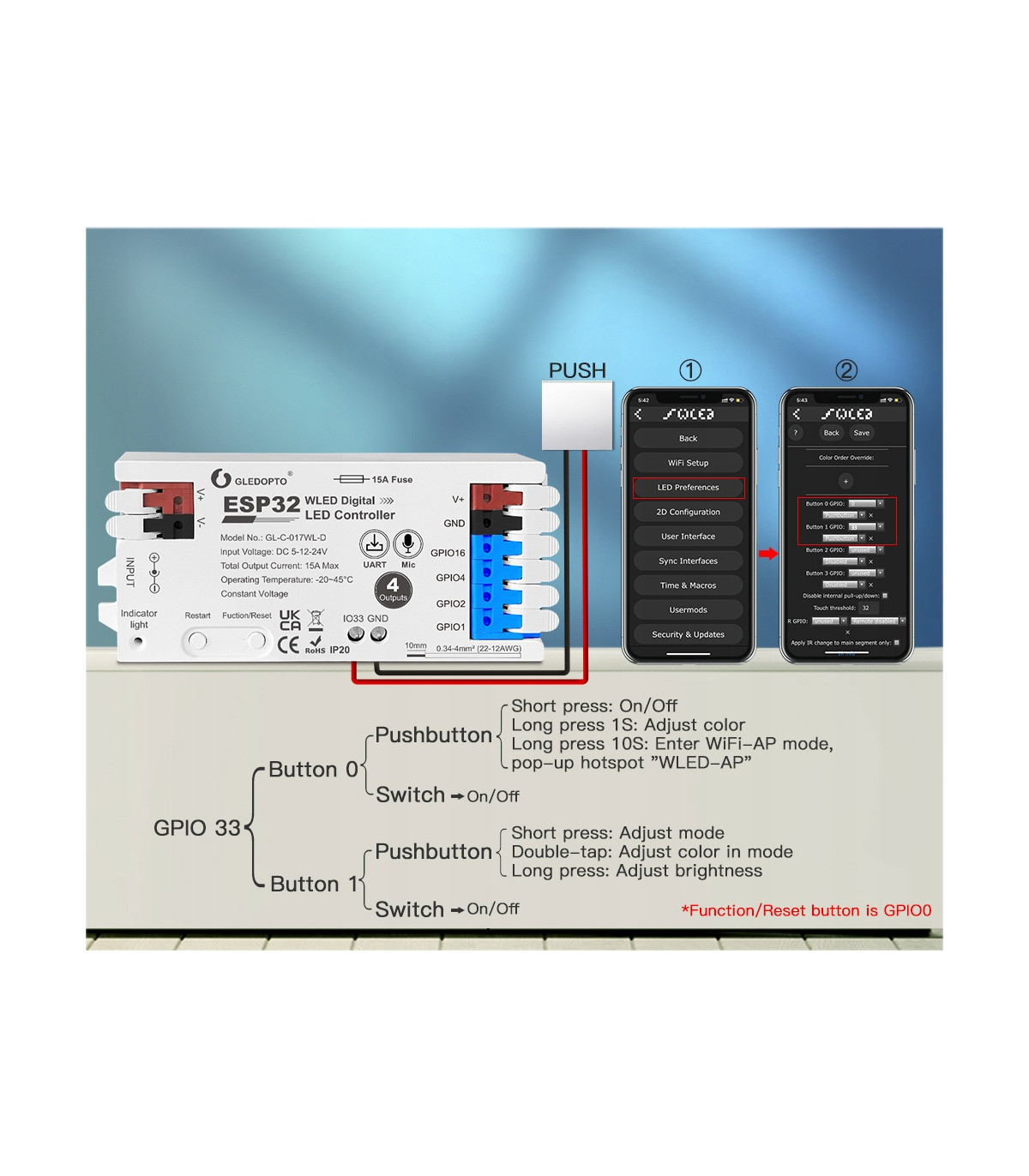

Interfejs IO33 – przyciski
Sterownik wyposażony jest w interfejs GPIO33, który umożliwia podłączenie przycisków lub przełączników.
Przykładowa konfiguracja do przycisku (dzwonkowego):
- Button 0 (GPIO33):
Krótkie naciśnięcie: Włączanie/wyłączanie.
Długie naciśnięcie (1 sekunda): Zmiana koloru.
Długie naciśnięcie (10 sekund): Przejście w tryb Wi-Fi AP („WLED-AP”).
- Button 1 (GPIO33):
Krótkie naciśnięcie: Regulacja jasności.
Podwójne kliknięcie: Zmiana koloru w trybie muzycznym.
Długie naciśnięcie: Regulacja jasności.

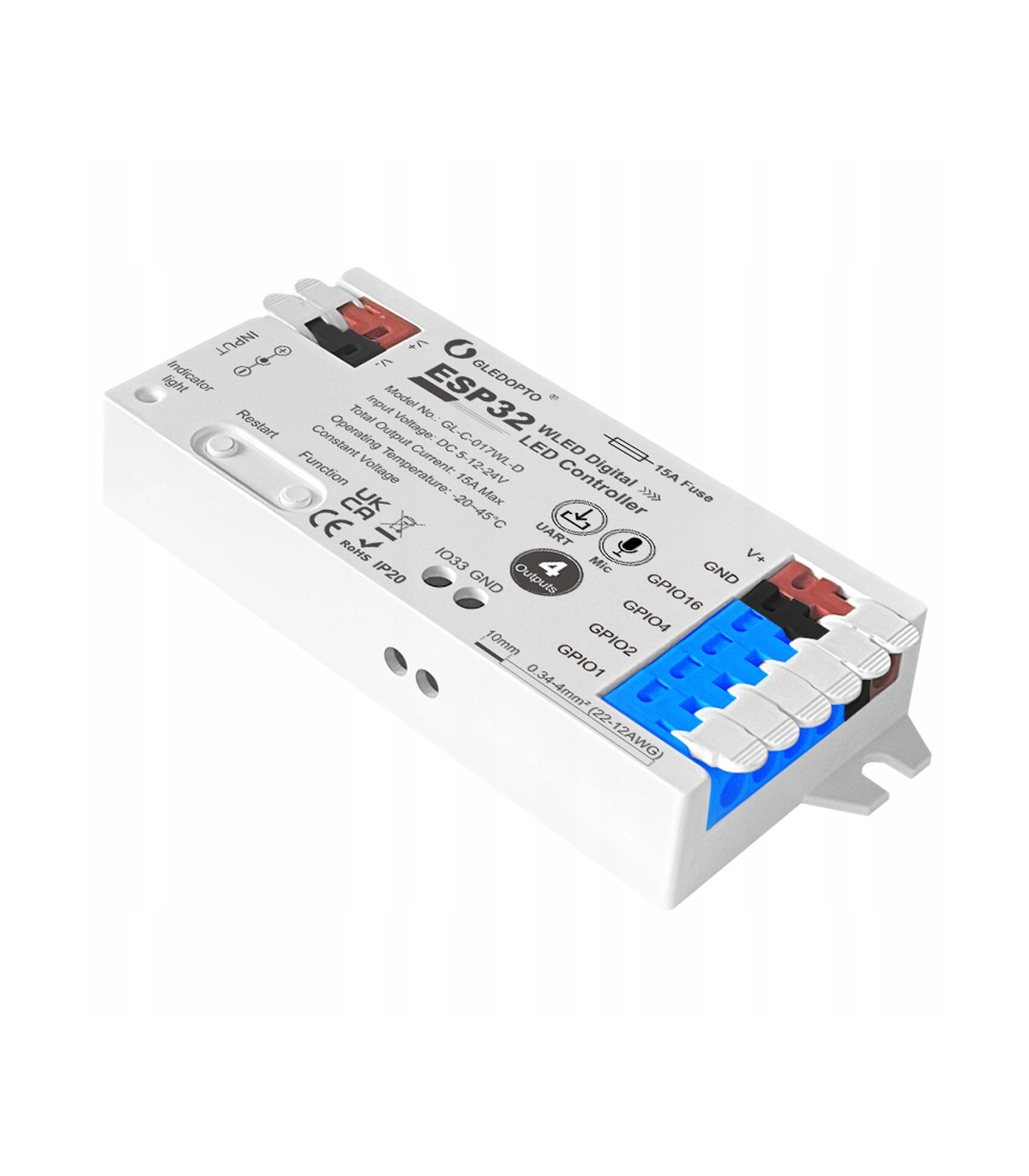

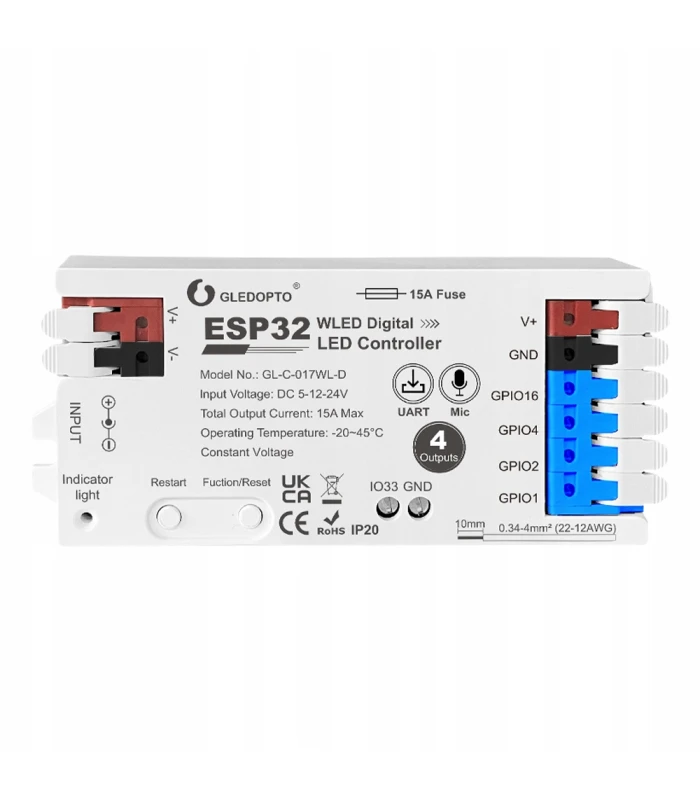

SPECYFIKACJA STEROWNIKA WLED ESP32
- Komunikacja - WiFi 2.4GHz
- Chip ESP32
- Zasilanie - 5V - 24V DC
- Prąd wyjściowy: 10A/kanał lub 15A w sumie dla wszystkich kanałów
- Maksymalna moc: 360W (przy napięciu 24V) lub 180W (przy napięciu 12V) lub 75W (przy napięciu 5V)
- Sterowanie taśmą IC - do 800 chipów
- Temp. pracy: -20 °C - 45 °C
- Stopień ochrony: IP20
- Rozmiar: 18 x 45 x 108 mm
- Niepalna obudowa - klasa palności obudowy V0

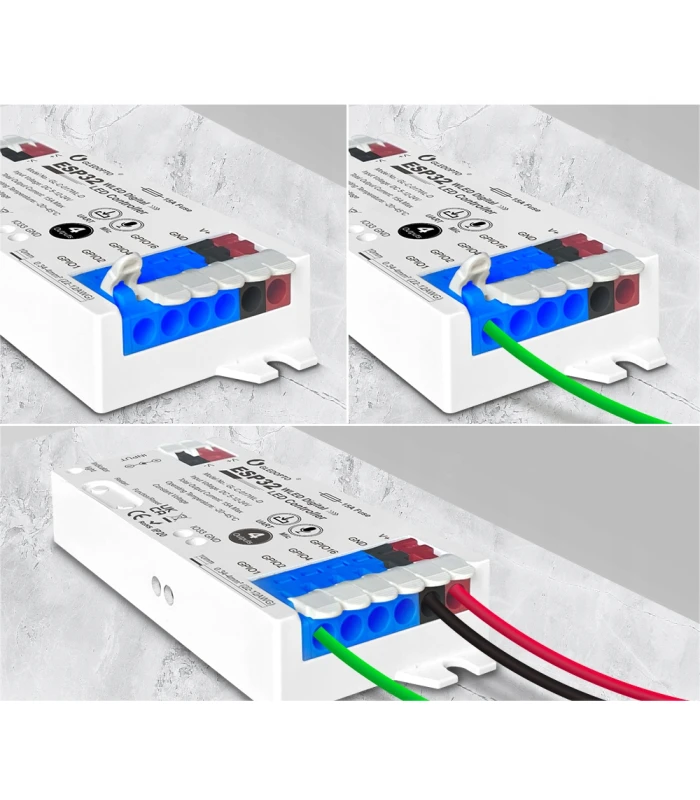

- Montaż przewodów: szybkozłączki
UWAGA! Ten sterownik współpracuje TYLKO z cyfrowymi (adresowalnymi) taśmami LED
