do adresowalnych (cyfrowych) taśm LED

✅3 wyjścia GPIO

✅posiada gniazdo ethernet RJ45

✅wyposażony chip WiFi ESP32

✅możliwość podłączenia przycisku

✅możliwość zasilania przez USB-C

✅zabezpieczony wymiennym bezpiecznikiem

✅konwerter poziomów - level shifter

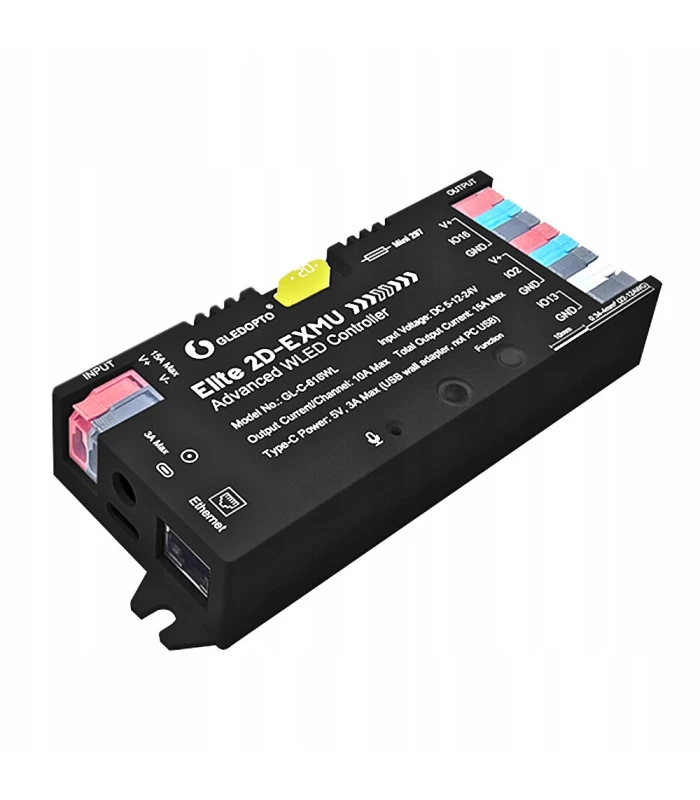

Profesjonalny kontroler LED oparty na platformie ESP32, obsługujący oprogramowanie WLED, przeznaczony do inteligentnego sterowania taśmami cyfrowymi LED przez WiFi lub przewodowo przez Ethernet. Urządzenie wyróżnia się szeroką kompatybilnością, wysoką wydajnością oraz rozbudowanymi funkcjami integracji z systemami smart home.

Taśma LED Magic Pixel WLED to rodzaj adresowalnej taśmy LED, która pozwala na indywidualne sterowanie każdą diodą LED w celu tworzenia dynamicznych efektów świetlnych i animacji. Każda dioda na taśmie może wyświetlać różne kolory i jasność niezależnie od innych, co umożliwia tworzenie skomplikowanych wzorów i sekwencji świetlnych.

Cyfrowa Taśma LED jest często wykorzystywana w projektach DIY, dekoracjach, oświetleniu akcentowym, a także w profesjonalnych instalacjach oświetleniowych. Dzięki zastosowaniu kontrolera WLED użytkownicy mogą łatwo zarządzać i programować taśmę za pomocą Wi-Fi.

Konfiguracja i sterowanie:

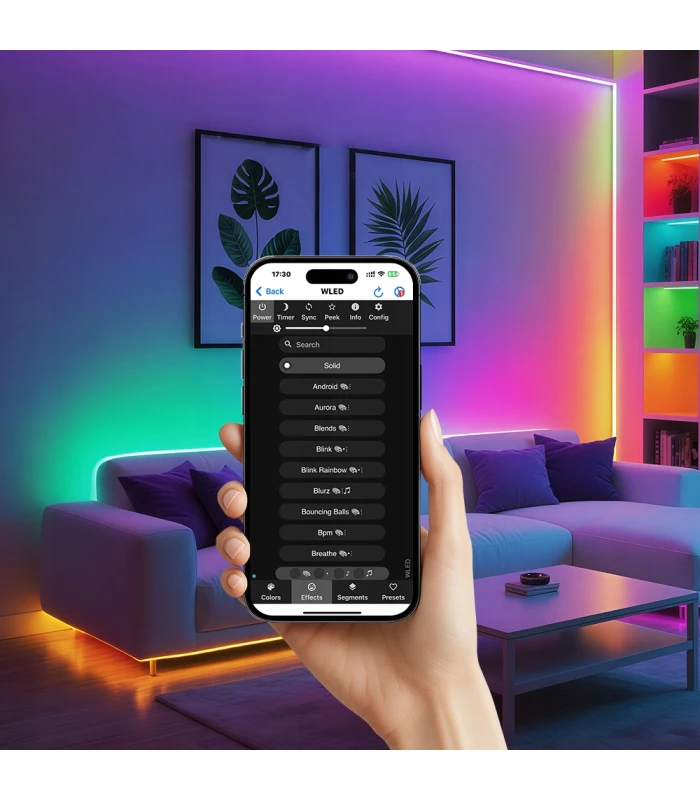

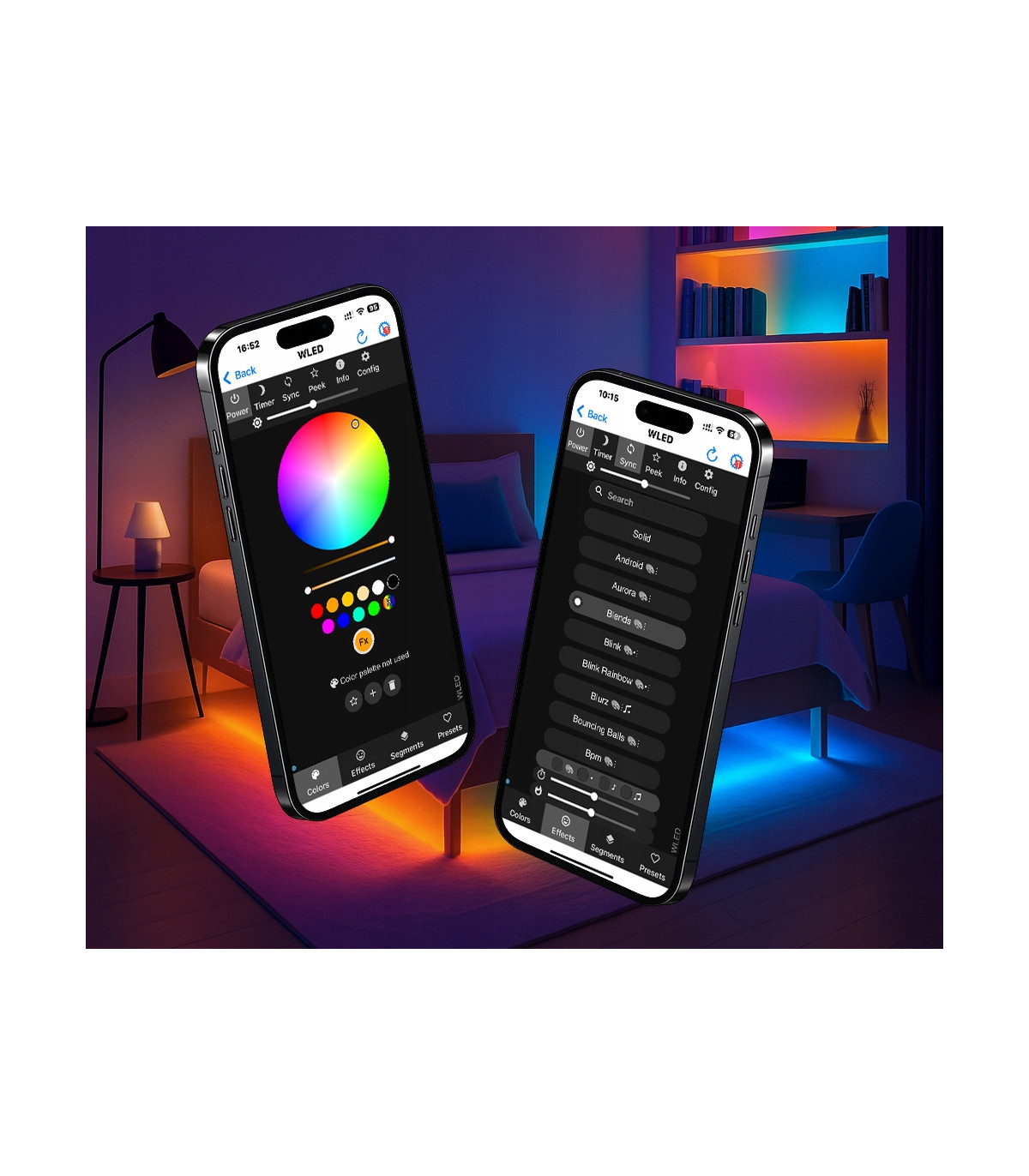

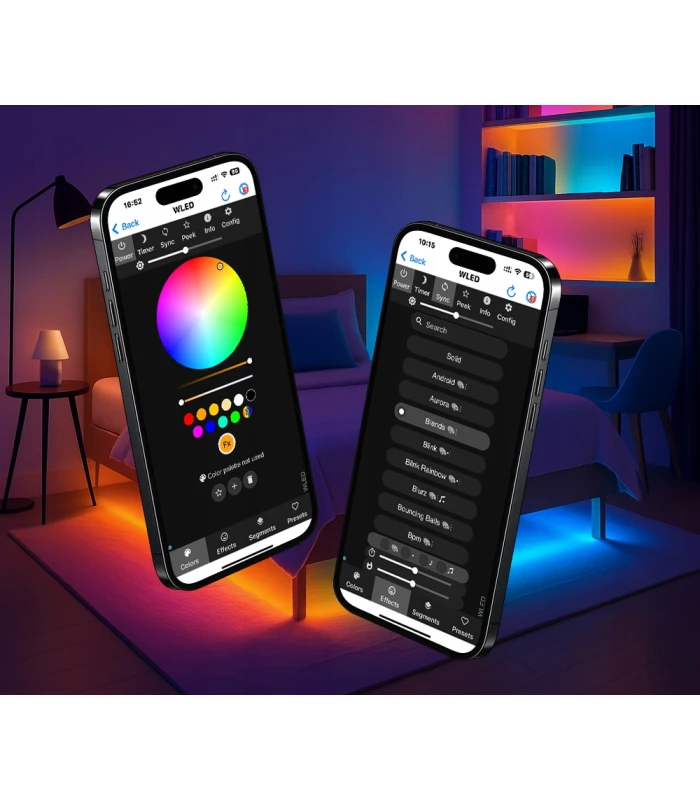

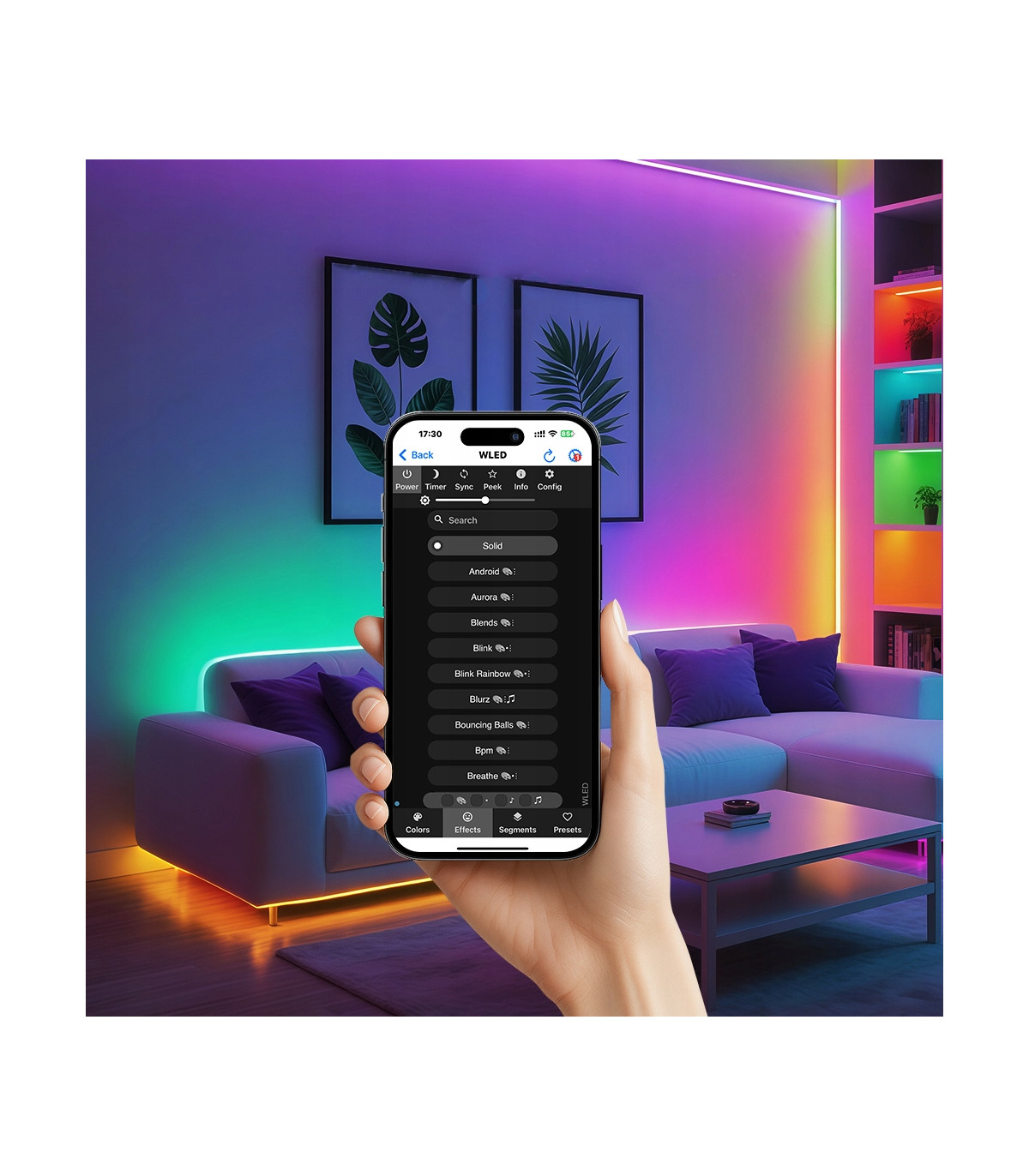

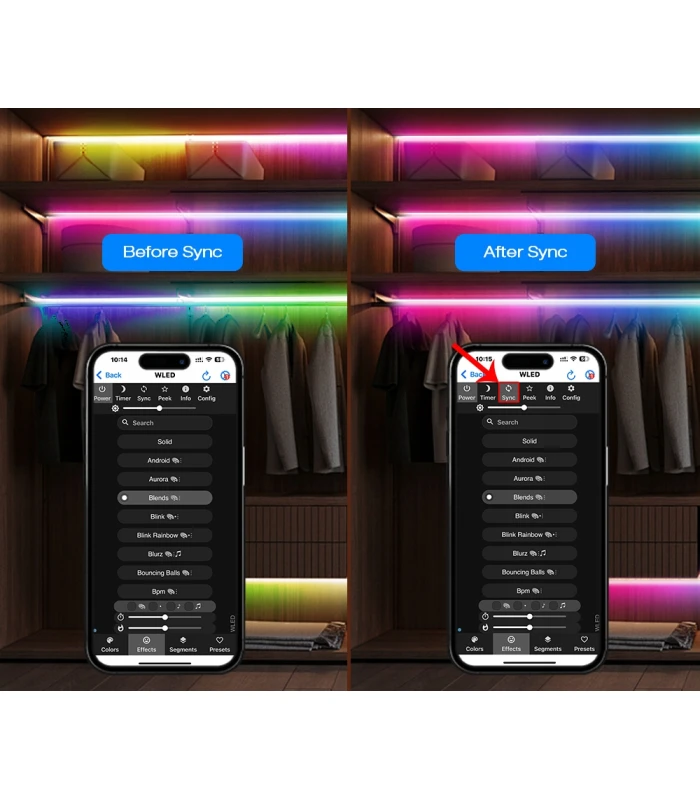

• w aplikacji na telefonie (np. WLED Native, SWLED)
• w aplikacji Home Assistant

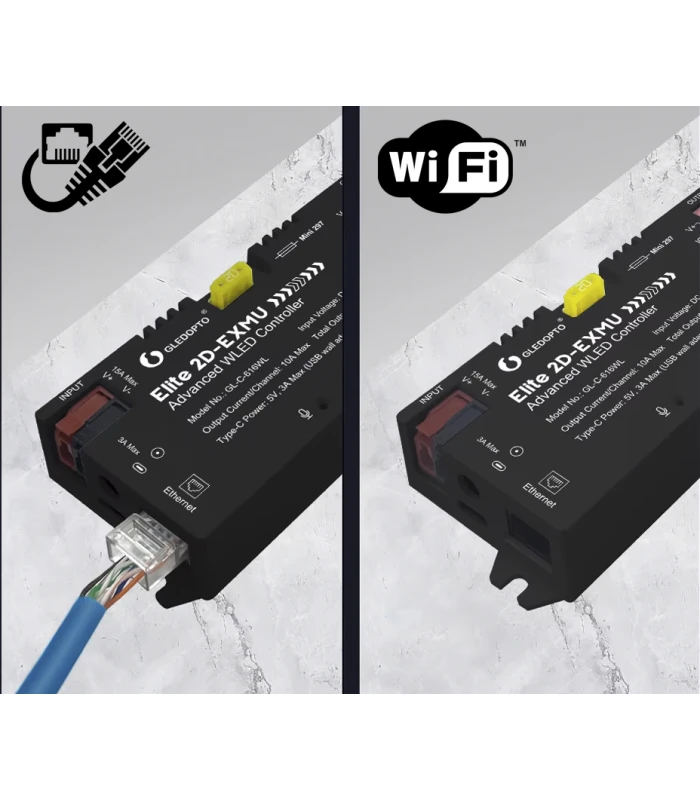

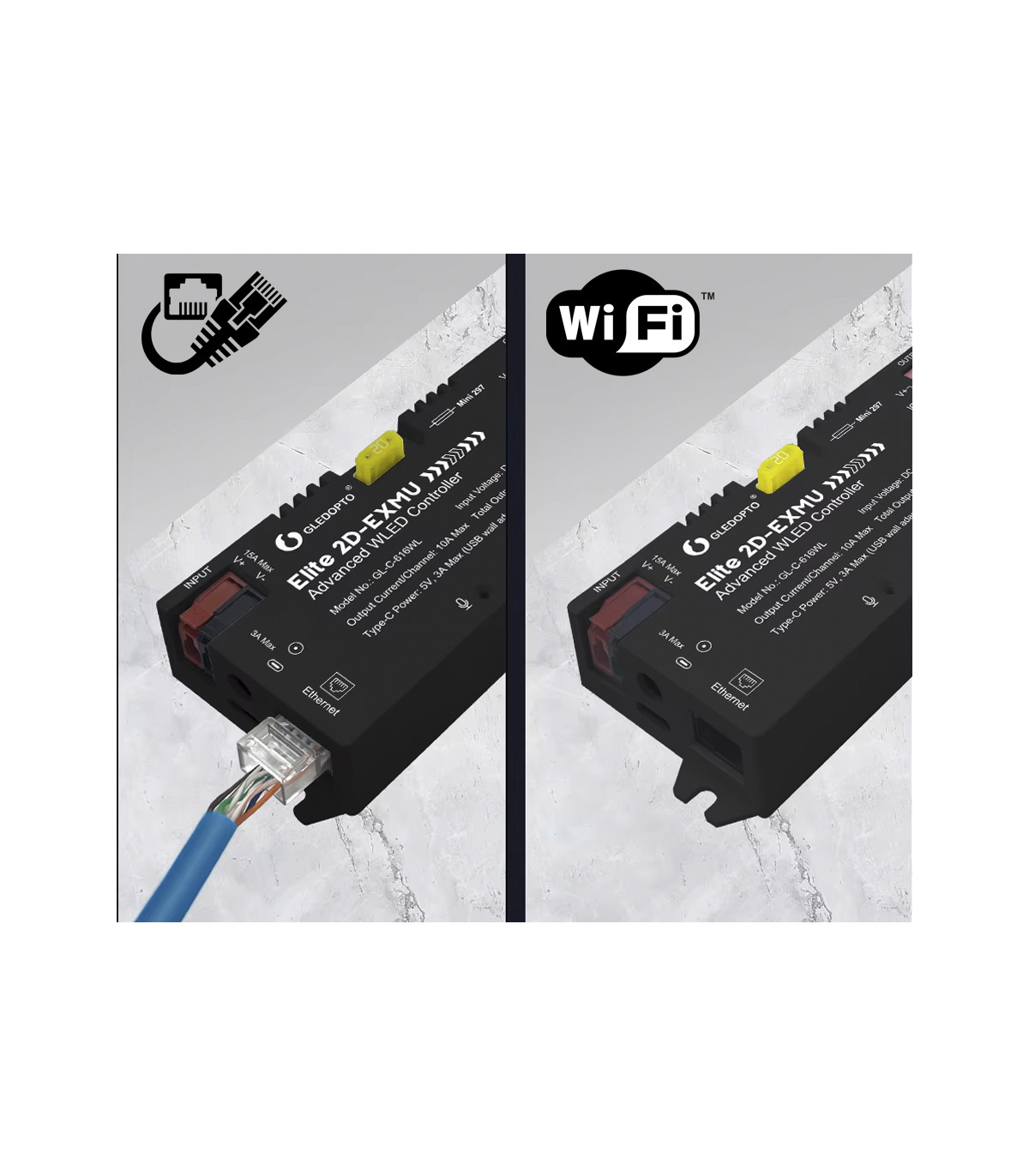

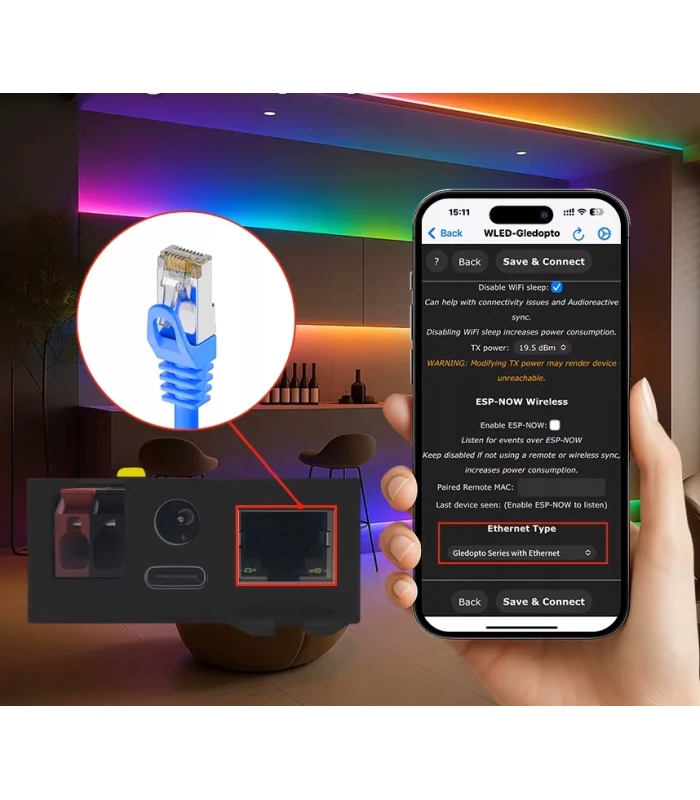

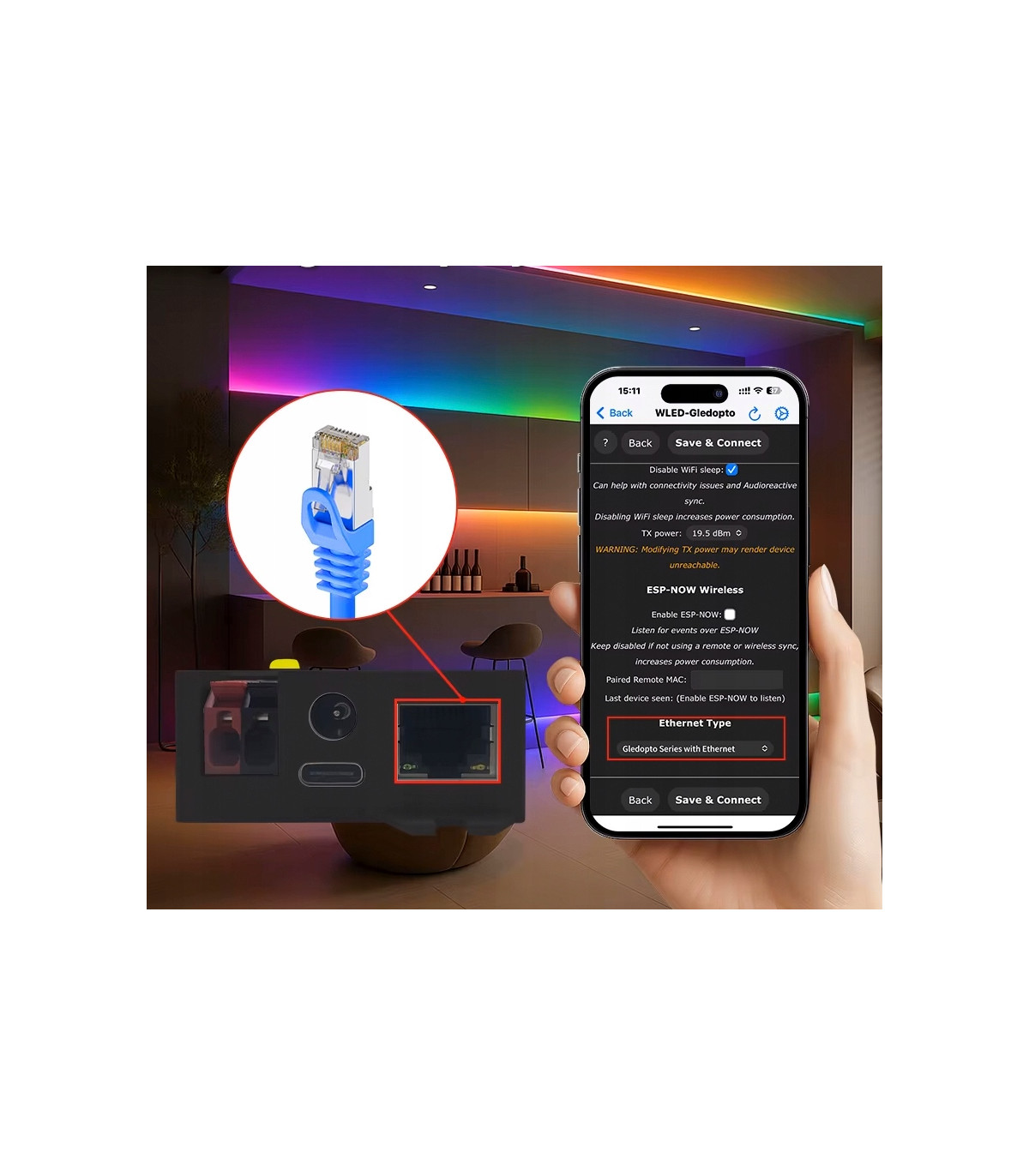

• Obsługa Ethernet - Wyposażony w gniazdo RJ45 - Gwarantuje stabilną i niezawodną komunikację przewodową, eliminując opóźnienia i zakłócenia.
• Obsługa WiFi - Umożliwia elastyczne, bezprzewodowe sterowanie oświetleniem z dowolnego miejsca w sieci.
• Platforma ESP32 - Wydajny i stabilny układ, obsługuje zaawansowane funkcje i efekty.
• Kompatybilność z WLED i Home Assistant - Pełna integracja z popularnymi systemami inteligentnego domu.

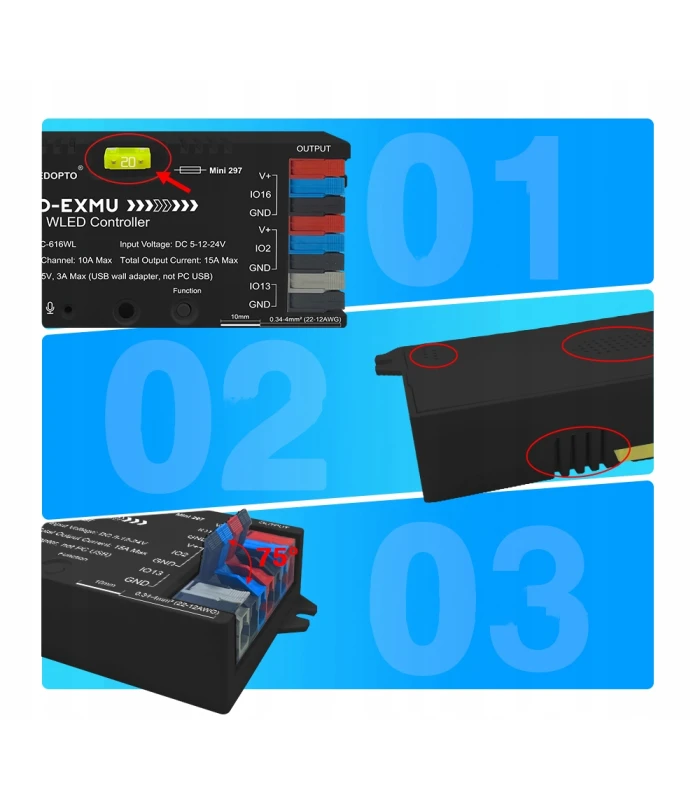

• Wymienny bezpiecznik 20A - Prosta i szybka wymiana, ochrona przed przeciążeniem zapewnia bezpieczeństwo instalacji.
• Ochrona przed ESD - Specjalny układ zabezpiecza sterownik przed wyładowaniami elektrostatycznymi, co minimalizuje ryzyko uszkodzenia komponentów.
• Ochrona przed odwrotną polaryzacją - Sterownik zabezpiecza się automatycznie przy błędnym podłączeniu zasilania, chroniąc elektronikę przed zniszczeniem.
• Wysoka wydajność prądowa (do 15A) - Idealny do zasilania długich i wymagających taśm LED.

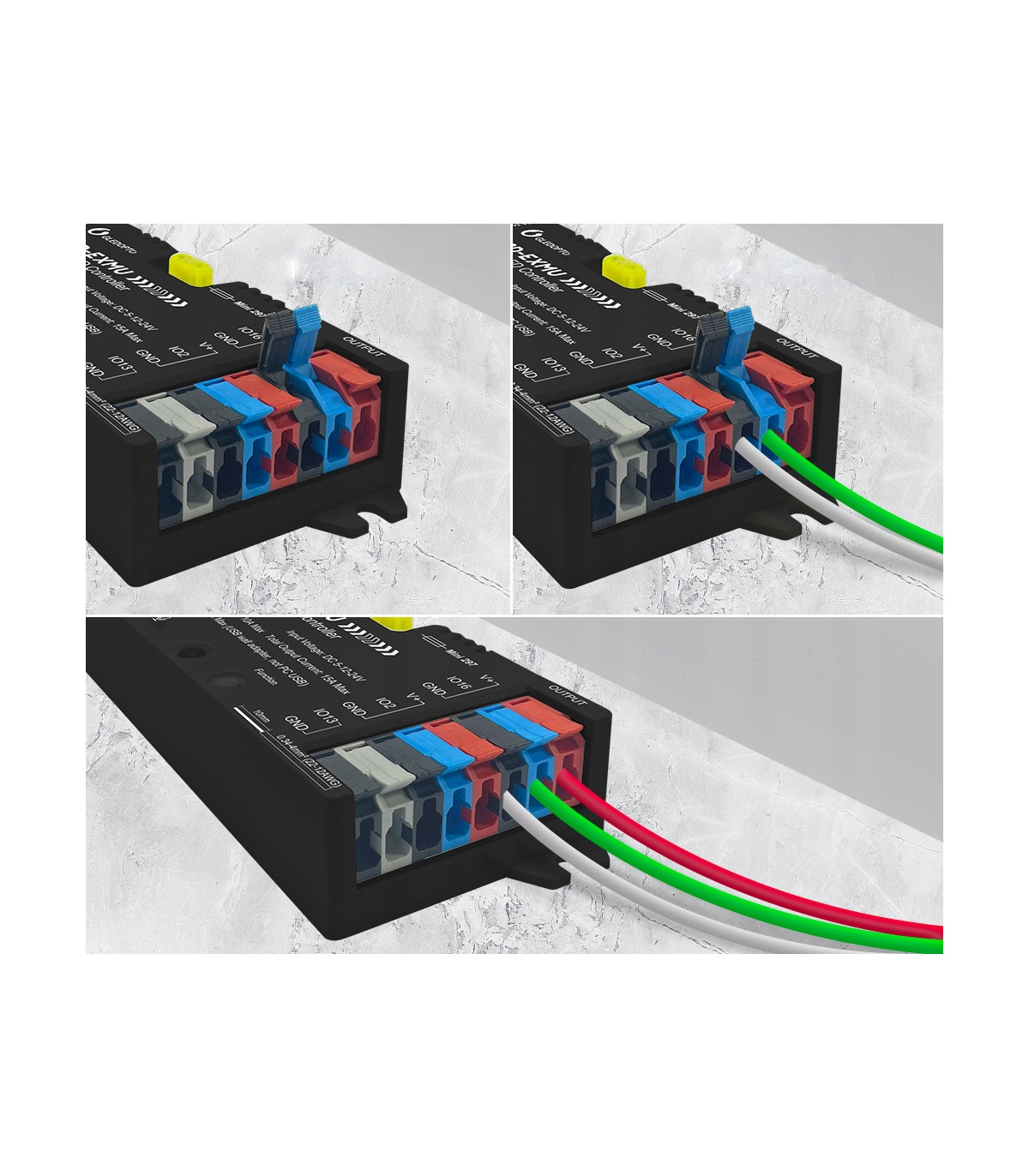

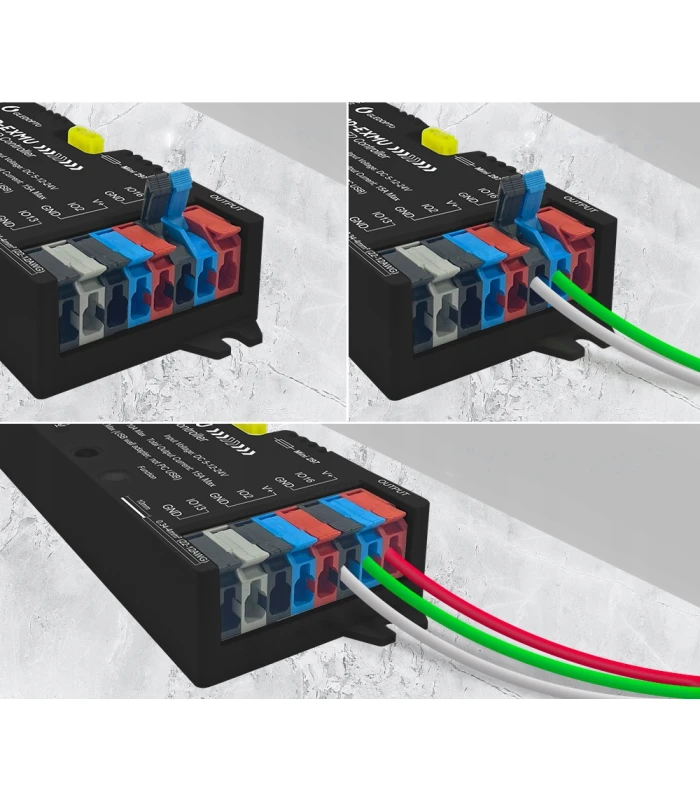

• Szybkozłączki - Łatwy montaż nawet grubych przewodów, wygoda podłączenia.
• Funkcja przekaźnika - Automatyczne odcinanie zasilania od taśm LED po wyłączeniu, minimalizuje pobór prądu w trybie czuwania.
• Zoptymalizowane chłodzenie – otwory wentylacyjne - Skuteczne odprowadzanie ciepła, dłuższa bezawaryjna praca.
• Konfigurowalne wejścia przycisków i przełączników - Możliwość sterowania fizycznego – szybkie i intuicyjne zarządzanie światłem.

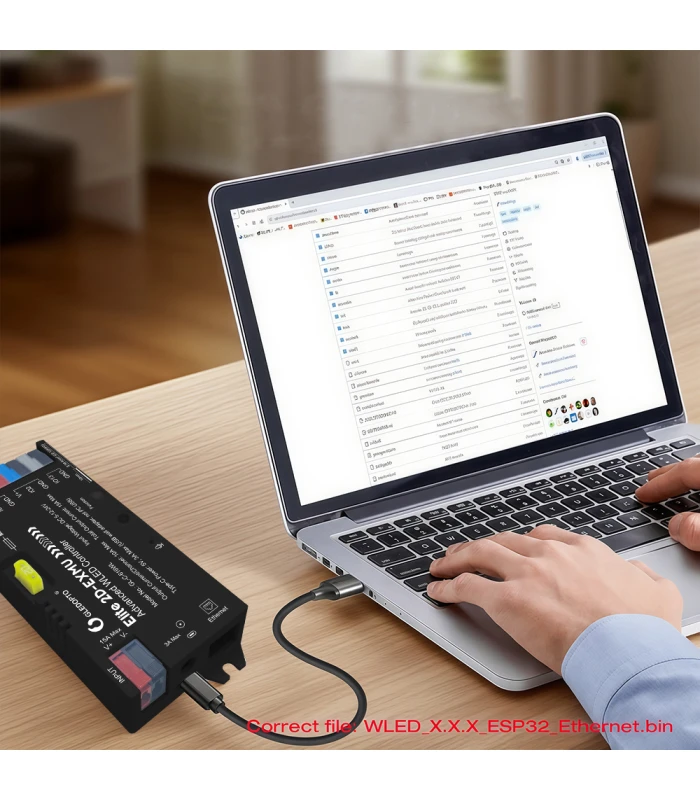

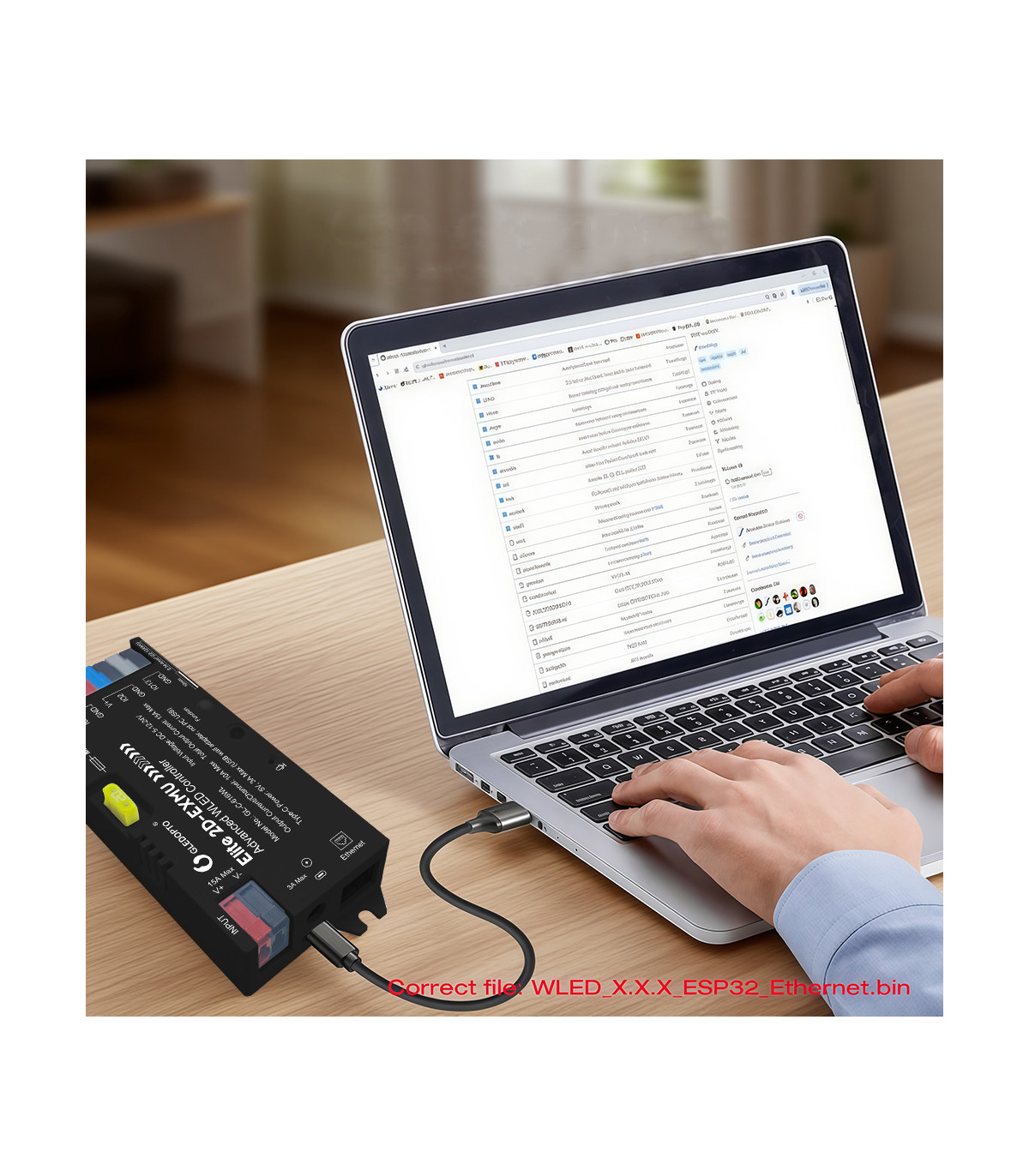

• Wbudowany port USB-C do zasilania - Sterownik można zasilać bezpośrednio przez nowoczesny port USB-C, co ułatwia podłączenie i zwiększa uniwersalność.
• Szeroki zakres napięcia zasilania: 5–24 V DC - Kompatybilny z wieloma zasilaczami i taśmami LED, zapewnia elastyczność w różnych instalacjach.

Funkcja przekaźnika – oszczędność energii

• Konfiguracja przekaźnika pozwala na całkowite odcięcie prądu od taśmy LED po jej wyłączeniu.
• W trybie bez przekaźnika urządzenie zużywa więcej energii w stanie czuwania – aktywny przekaźnik obniża ten pobór praktycznie do zera.
• Funkcja kluczowa w przypadku energooszczędnych instalacji LED.

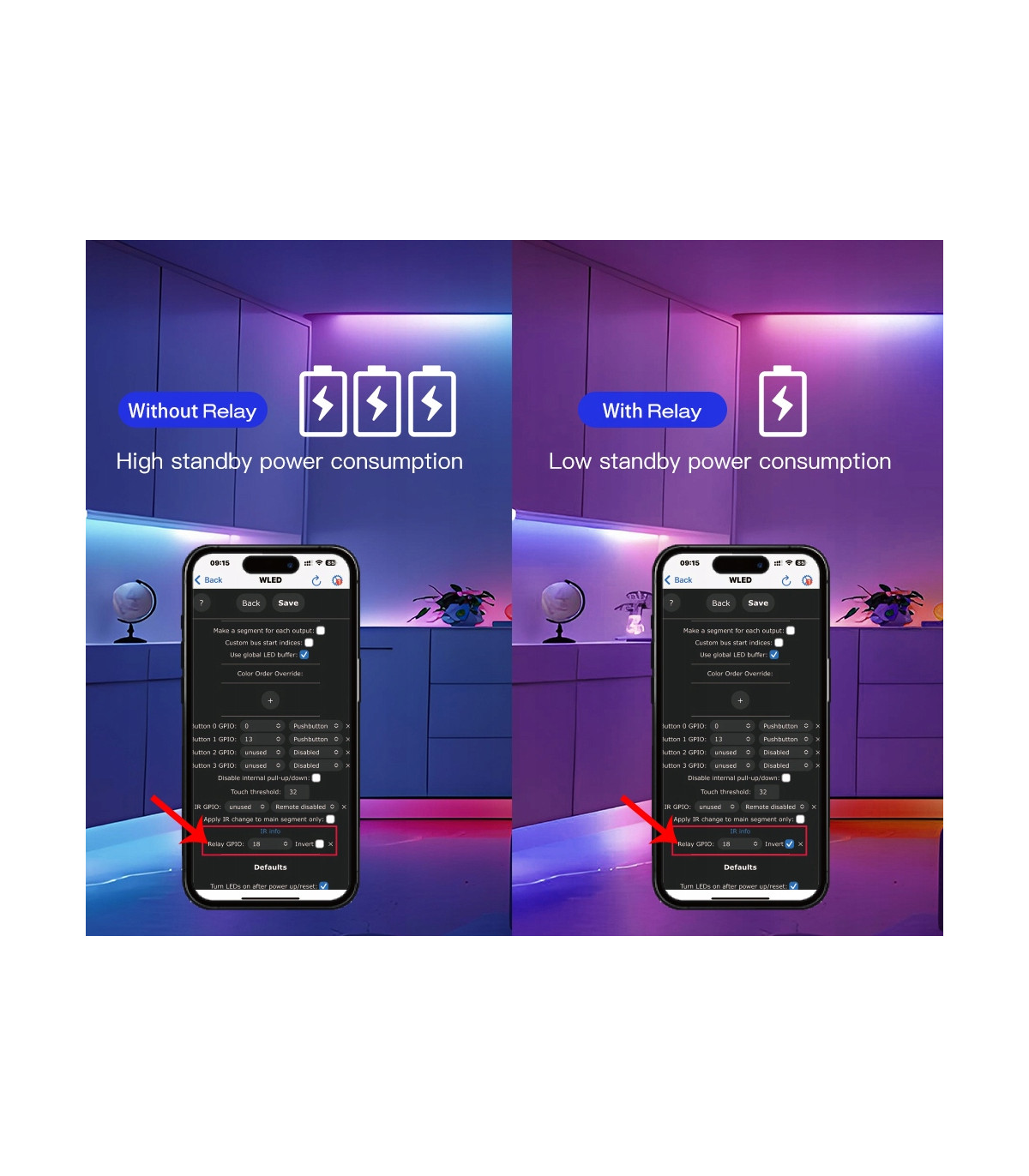

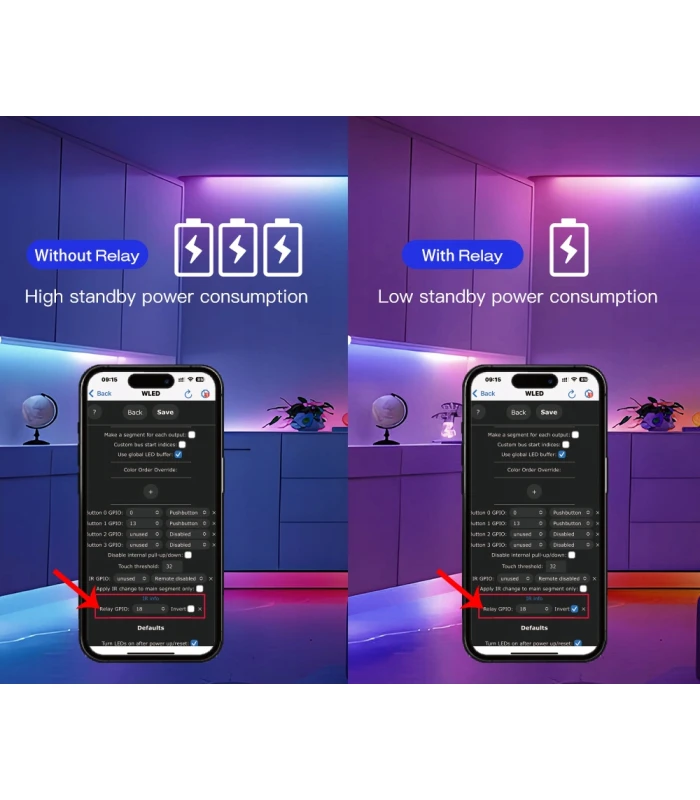

Konfiguracja przekaźnika (Relay Configuration)

Przekaźnik pozwala na całkowite odcięcie zasilania taśmy LED, gdy jest wyłączona, co znacząco obniża pobór prądu w trybie czuwania.

Bez przekaźnika: Taśma LED pobiera prąd nawet gdy jest wyłączona – wysoki pobór energii w stanie spoczynku.

Z przekaźnikiem: Po wyłączeniu taśmy LED przekaźnik całkowicie odcina zasilanie – niski pobór energii w trybie czuwania.

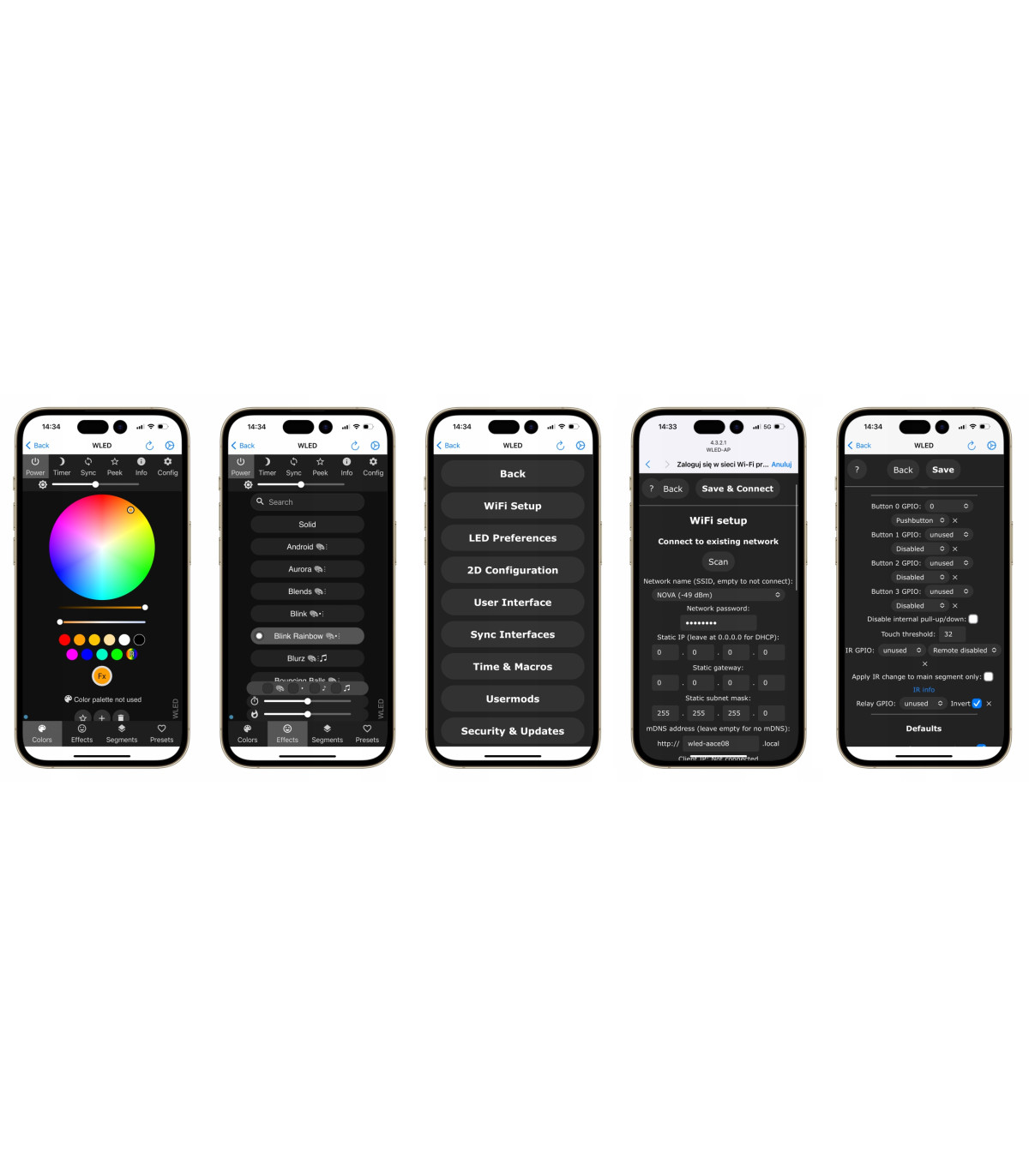

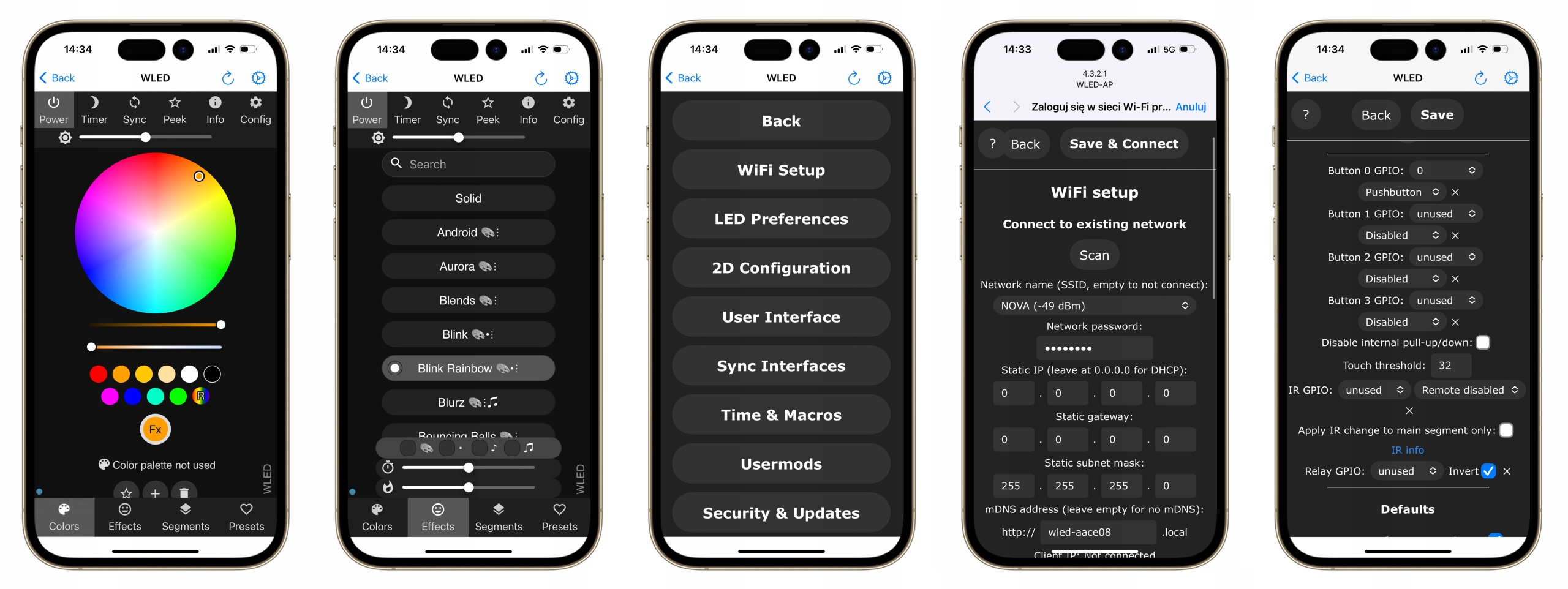

Konfiguracja w aplikacji WLED:

1. Przejdź do „Config” → „LED Preferences”.
2. Ustaw „Relay GPIO” na port na, którym podłączona jest taśma.
3. Opcjonalnie odznacz „Invert”.
4. Zapisz ustawienia.

Korzyść: Oszczędność energii i wydłużenie żywotności instalacji LED

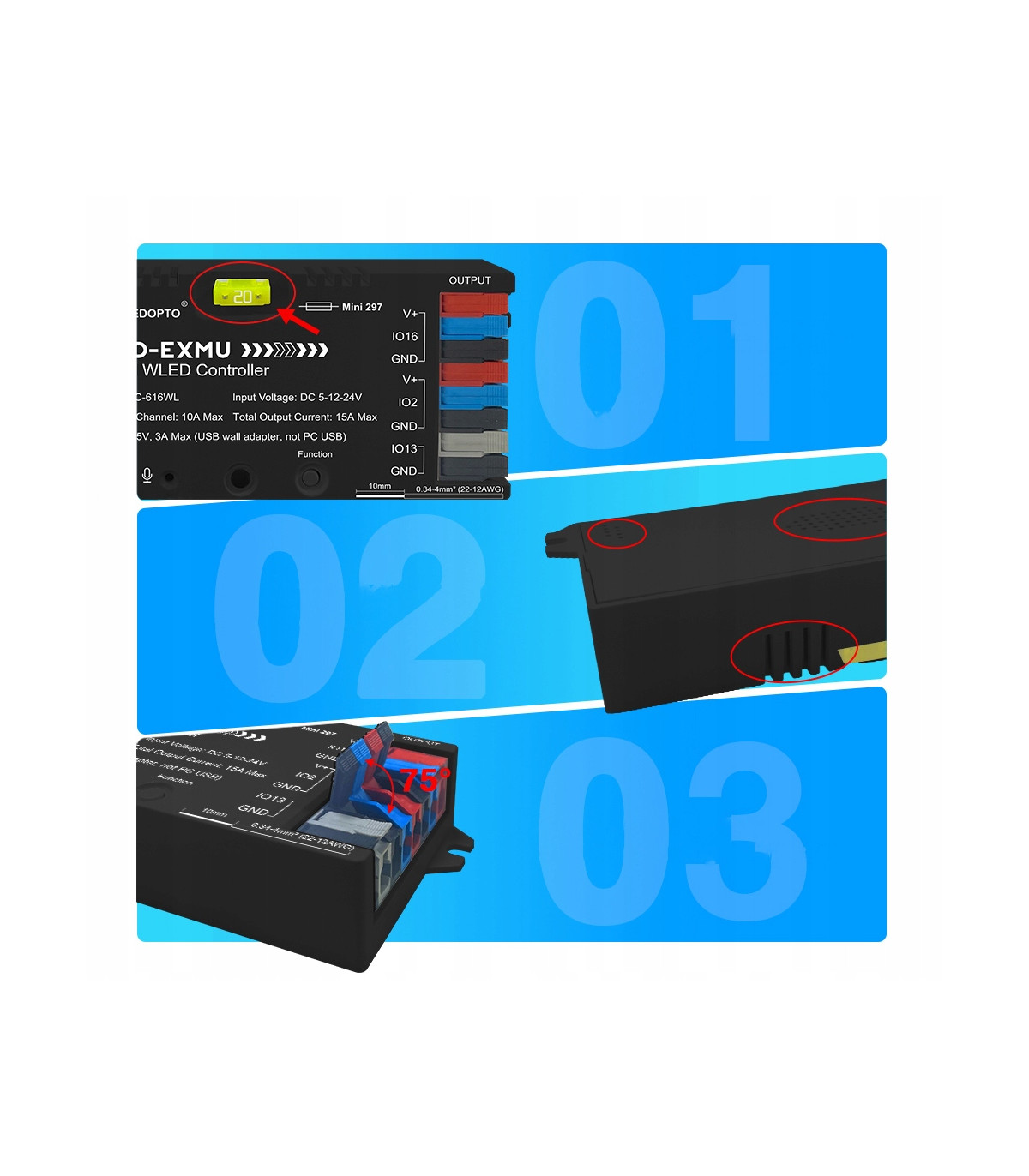

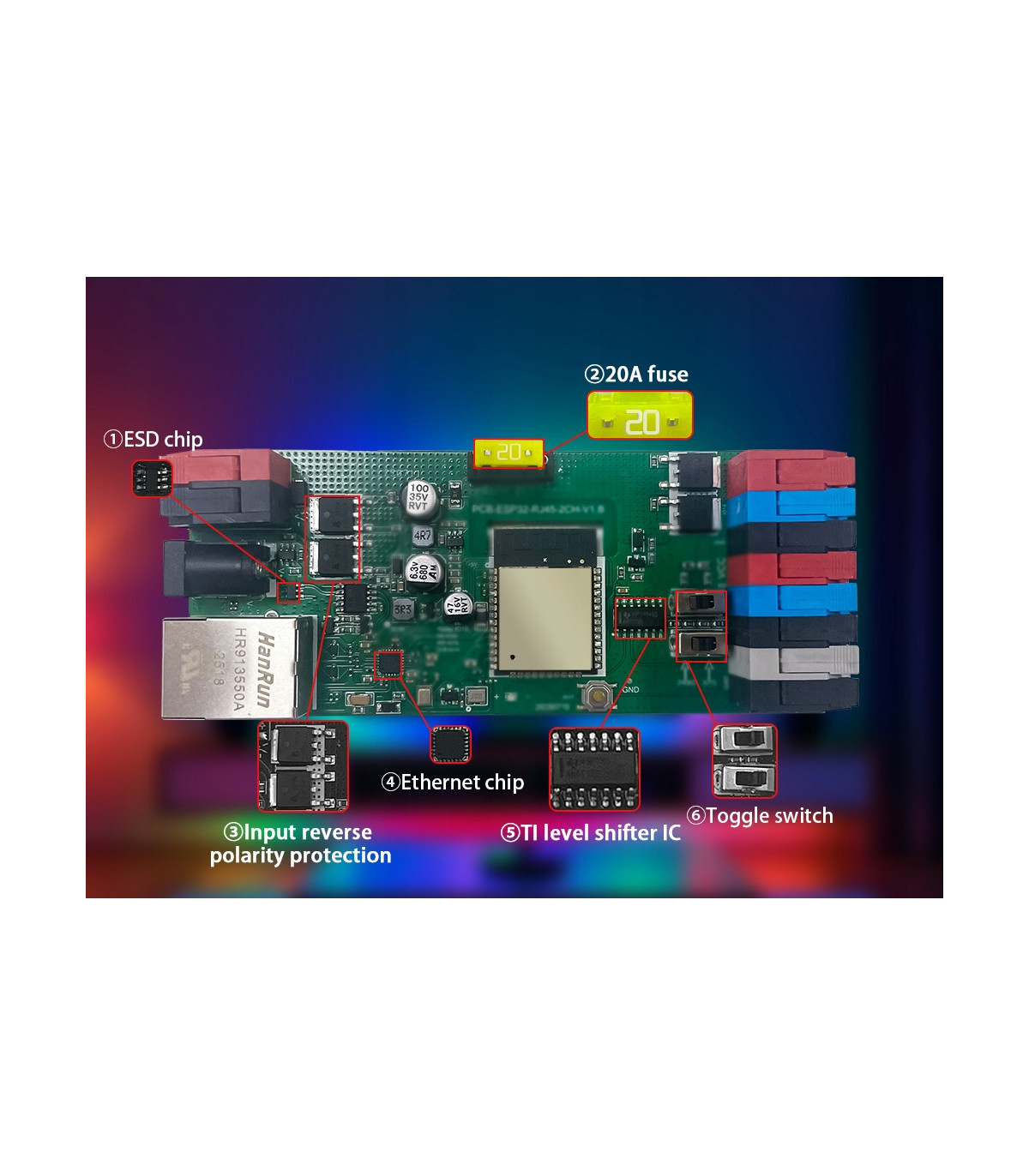

Innowacyjne rozwiązania techniczne

• Układ ESD chroniący przed wyładowaniami elektrostatycznymi.
• Wymienny bezpiecznik 20A – zabezpieczenie przed zwarciem i przeciążeniem.
• Ochrona przed odwrotną polaryzacją na wejściu zasilania.
• Chip Ethernet – gwarantuje stabilną, przewodową komunikację LAN.
• Konwerter poziomów (Texas Instruments) gwarantuje prawidłową i niezawodną transmisję sygnałów.
• Przełącznik kalibracyjny pozwala dobrać odpowiedni rezystor sygnału, by uniknąć zakłóceń.

Każdy z elementów zwiększa niezawodność urządzenia i chroni je przed typowymi błędami montażowymi, przepięciami oraz uszkodzeniami elektronicznymi.

Sterowanie spoza lokalnej sieci WiFi

WLED to oprogramowanie open-source, które działa na mikrokontrolerach ESP32. Oznacza to, że wszystkie usługi są hostowane lokalnie na twoim urządzeniu WLED. Dlatego możesz sterować swoimi światłami tylko w obrębie swojej sieci lokalnej (w domu).

Jeśli potrzebujesz zdalnego dostępu do sterownika WLED z dowolnego miejsca na świecie, możesz to zrobić na kilka sposobów, niektóre wymagają dodatkowego sprzętu:

1. Przekierowanie portów (Port Forwarding) - Aby udostępnić sterownik WLED w internecie, utwórz regułę przekierowania portów dla lokalnego adresu IP twojego ESP i portu (np. 12345) w konfiguracji routera. Jeśli twój publiczny adres IP często się zmienia, użyj usługi dynamicznego DNS, aby sterownik WLED były zawsze dostępny. Nie wiesz, co oznaczają te pojęcia ani jak to zrobić? Wyszukaj w Google frazę “[model twojego routera] przekierowanie portów”!
2. Home Assistant - połącz sterownik z oprogramowaniem Home Assistant. Upewnij się, ze Twoja instalacja HA posiada dostęp spoza Twojej lokalnej sieci.
3. Urządzenia Amazon Echo - połącz sterownik WLED z głośnikiem Alexa.
4. Philips HUE - jeśli posiadasz mostek Philips Hue zsynchronizuj z nim sterownik WLED.

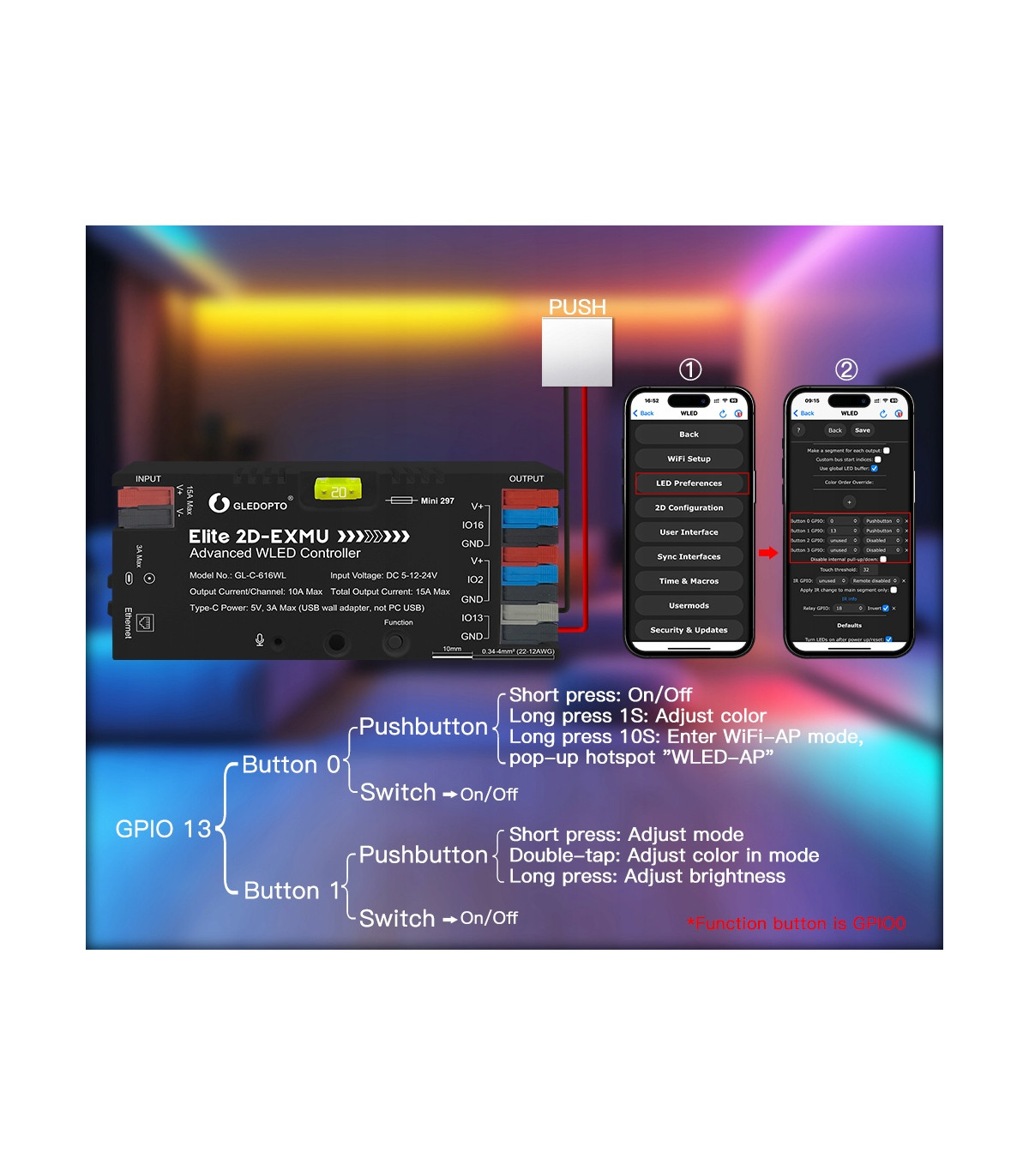

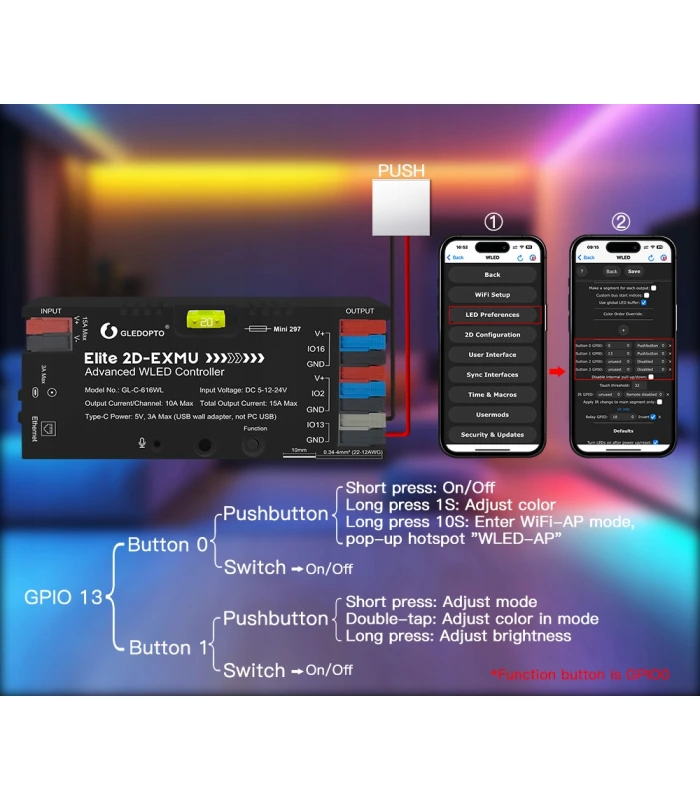

Interfejs GPIO33 – przyciski

Sterownik wyposażony jest w interfejs GPIO33, który umożliwia podłączenie przycisków lub przełączników.

Przykładowa konfiguracja do przycisku (dzwonkowego):

• Button 0 (GPIO33):

  Krótkie naciśnięcie: Włączanie/wyłączanie.

  Długie naciśnięcie (1 sekunda): Zmiana koloru.

  Długie naciśnięcie (10 sekund): Przejście w tryb Wi-Fi AP („WLED-AP”).

• Button 1 (GPIO33):

  Krótkie naciśnięcie: Regulacja jasności.

  Podwójne kliknięcie: Zmiana koloru w trybie muzycznym.

  Długie naciśnięcie: Regulacja jasności.

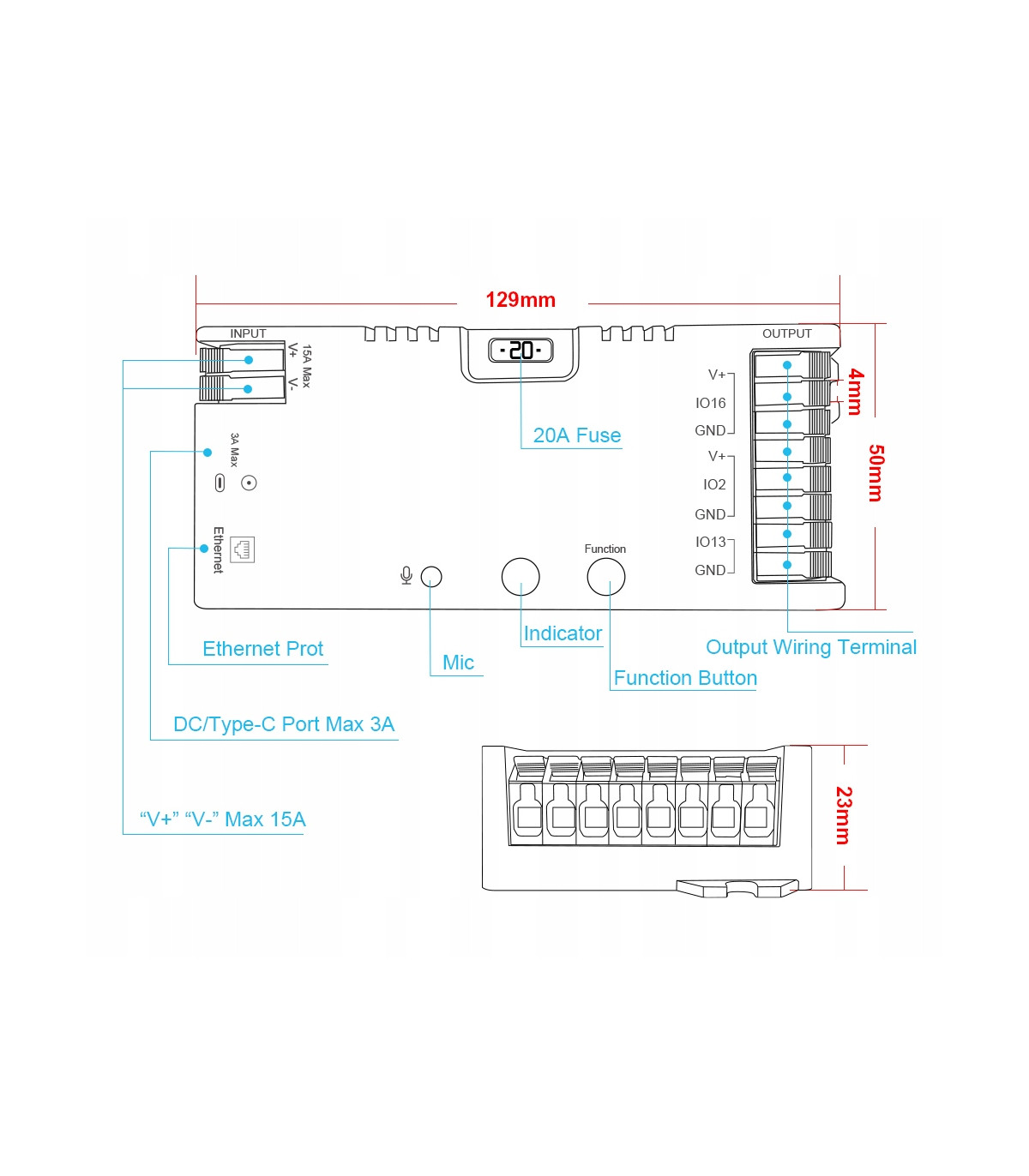

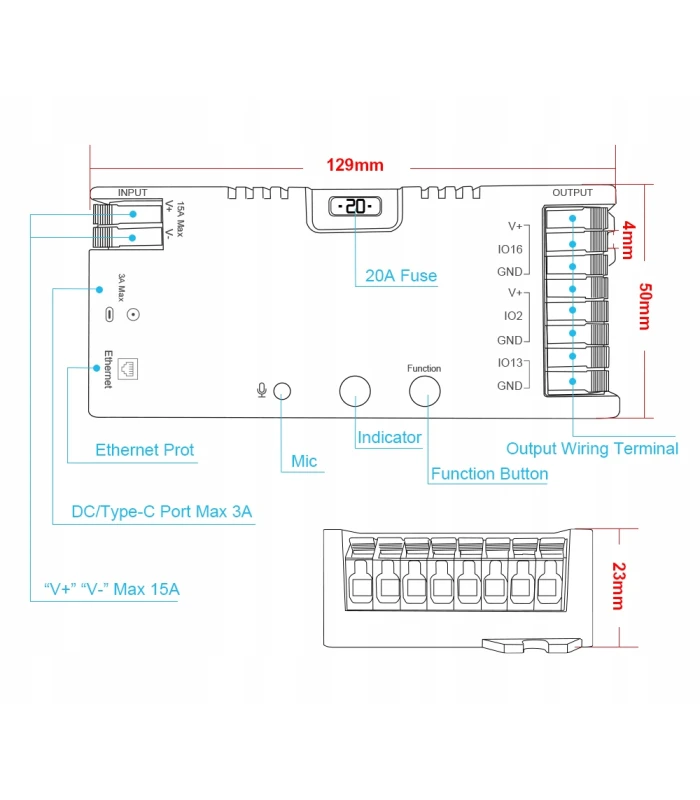

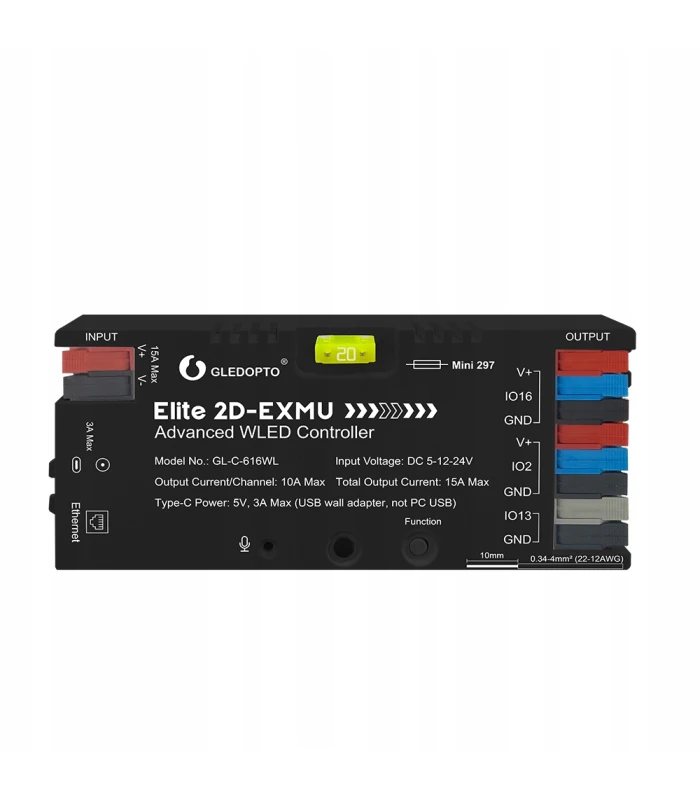

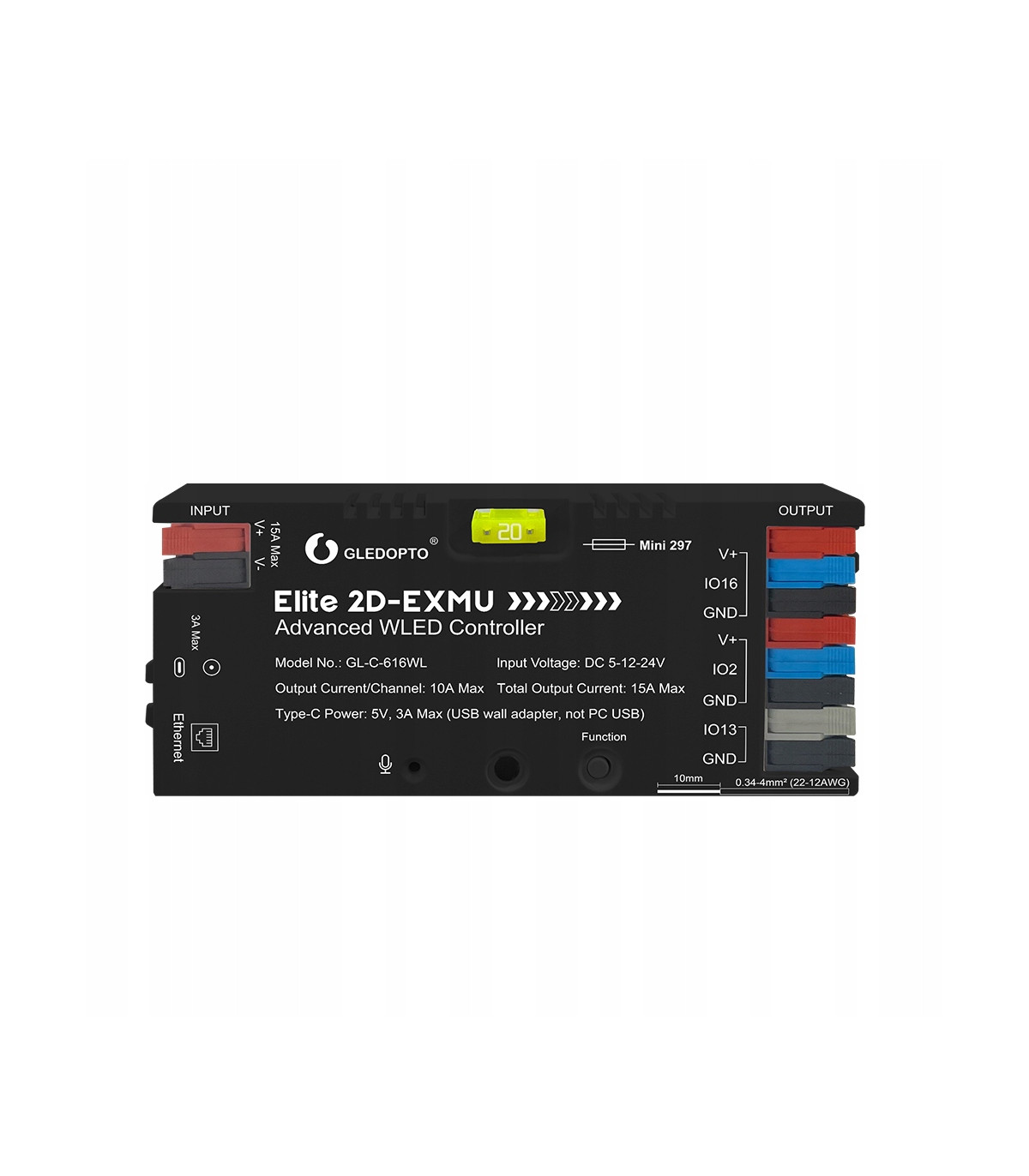

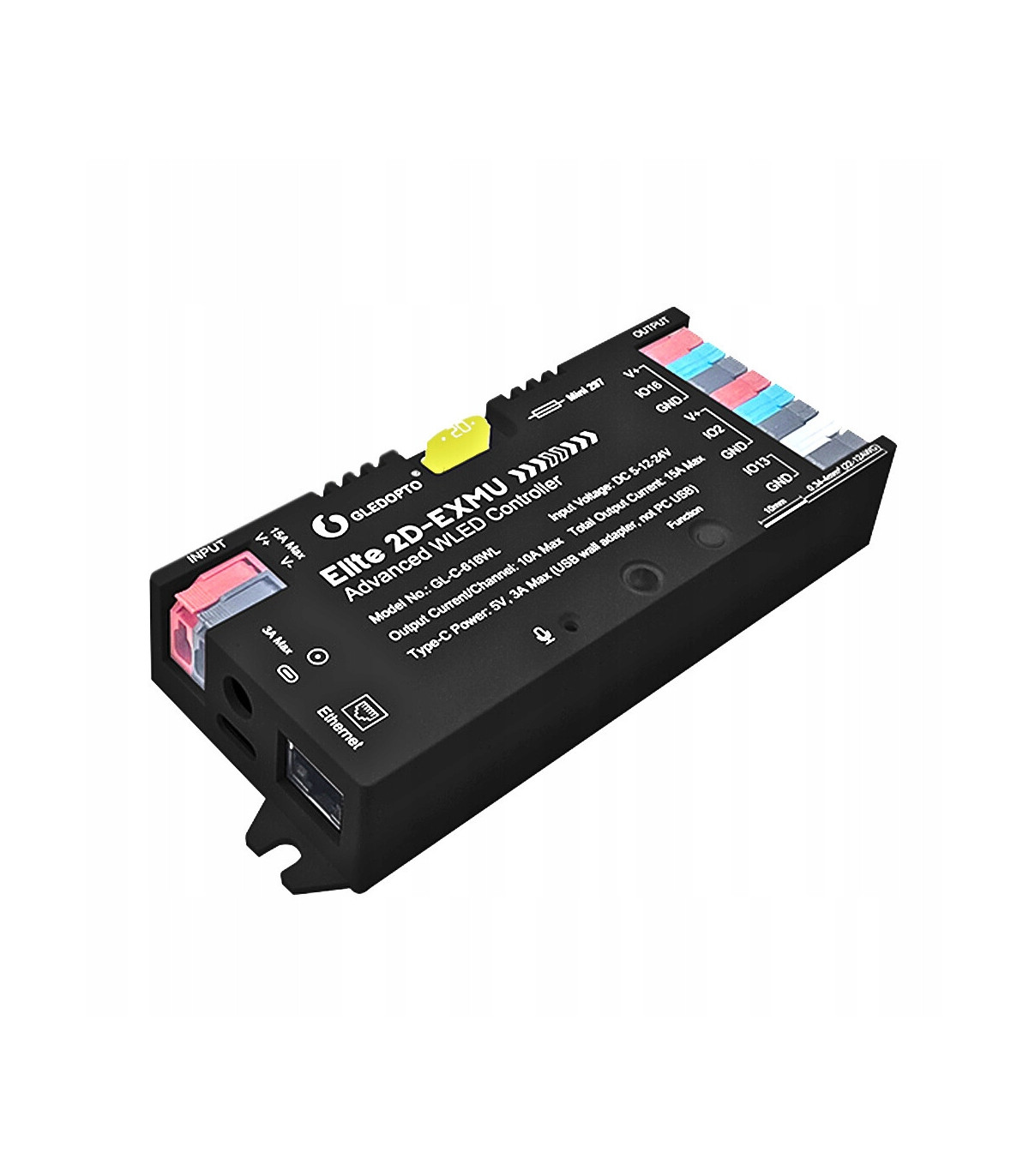

SPECYFIKACJA STEROWNIKA WLED ESP32

• Komunikacja - WiFi 2.4GHz
• Chip ESP32
• Zasilanie - 5V - 24V DC
• Prąd wyjściowy: 10A/kanał lub 15A w sumie dla wszystkich kanałów
• Maksymalna moc: 360W (przy napięciu 24V) lub 180W (przy napięciu 12V) lub 75W (przy napięciu 5V)
• Sterowanie taśmą IC - do 800 chipów
• Temp. pracy: -20 °C - 45 °C
• Stopień ochrony: IP20
• Rozmiar: 23 x 50 x 129 mm
• Niepalna obudowa - klasa palności obudowy V0
• Montaż przewodów: szybkozłączki

UWAGA! Ten sterownik współpracuje TYLKO z cyfrowymi (adresowalnymi) taśmami LED

Kompatybilne modele taśm

Gledopto GL-C-616WL jest kompatybilny z większością taśm cyfrowych (adresowalnych) obsługiwanych przez WLED na ESP32. Do najważniejszych należą:

WS2811, WS2812, WS2812B, WS2813, WS2814, WS2815, SK6812, GS8208, SM16703P, TM1803, TM1804, TM1809, TM1812, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, PD9823, WS2801, WS2805, APA102, SK9822, LPD8806, TM1829, P9813, FW1906, UCS8903, UCS8904, NeoPixel

oraz inne taśmy adresowalne kompatybilne z WLED.

Zastosowanie cyfrowych taśm LED

Cyfrowe taśmy LED (adresowalne) umożliwiają indywidualne sterowanie każdą diodą, co pozwala uzyskać dynamiczne efekty świetlne oraz animacje. Najpopularniejsze rodzaje to:

• RGB (np. WS2812B, SK6812) – umożliwiają mieszanie trzech podstawowych kolorów
• RGBW – dodatkowy chip białej diody dla lepszego światła białego
• CCT – zmienna temperatura barwowa bieli
• Mono – jednokolorowe, adresowalne diody

Sterownik Gledopto GL-C-616WL obsługuje takie taśmy oraz zapewnia komfortowe sterowanie przez WiFi i Ethernet – daje to pełną elastyczność oraz stabilność pracy nawet w dużych lub profesjonalnych instalacjach.

• Oświetlenie dekoracyjne w domach – indywidualne efekty na półkach, sufitach, wnękach i za meblami.
• Podświetlenie przestrzeni multimedialnych – za telewizorem, monitorem lub podczas imprez audio-wizualnych.
• Instalacje sceniczne i eventowe – dynamiczne efekty świetlne synchronizowane z muzyką.
• Akcentowanie architektury wnętrz – oświetlenie schodów, korytarzy, barier i galerii światła.
• Tworzenie inteligentnych automatyzacji oświetlenia – sterowanie przez aplikację, harmonogramy, Home Assistant i głosowe asystenty.
• Projekty DIY i indywidualne instalacje hobbystyczne – eksperymentowanie z efektami, sterowanie segmentami taśm i rozwijanie własnych scen świetlnych.
