✅z wbudowanym mikrofonem

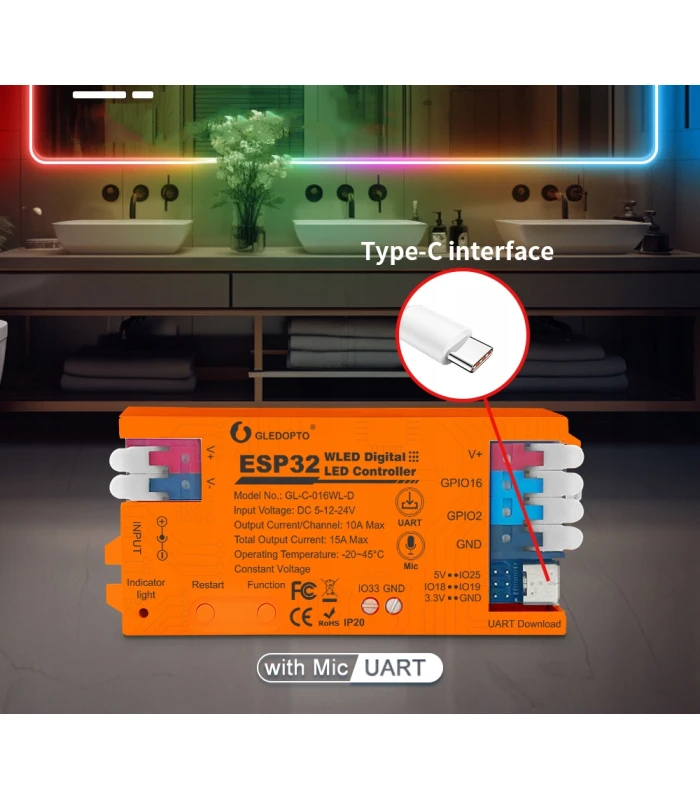

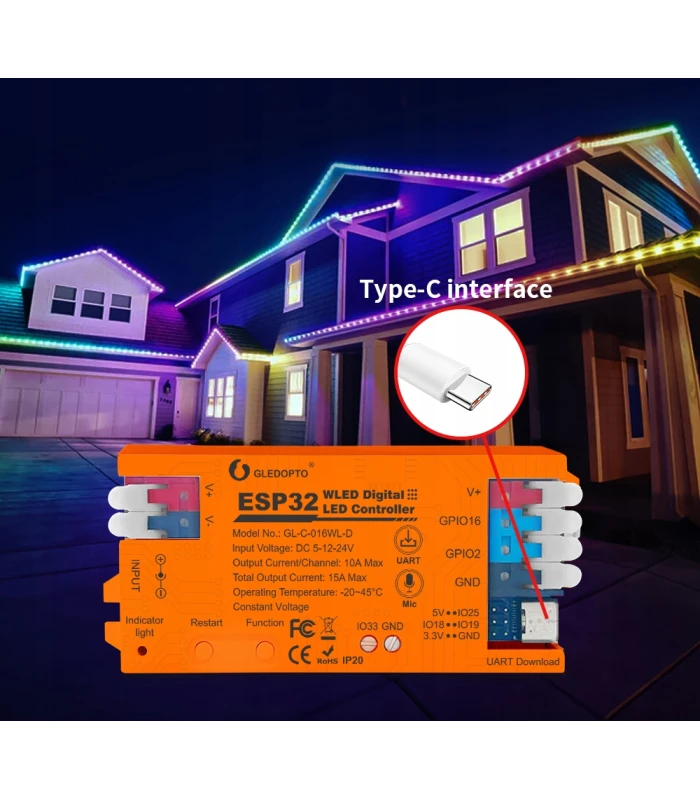

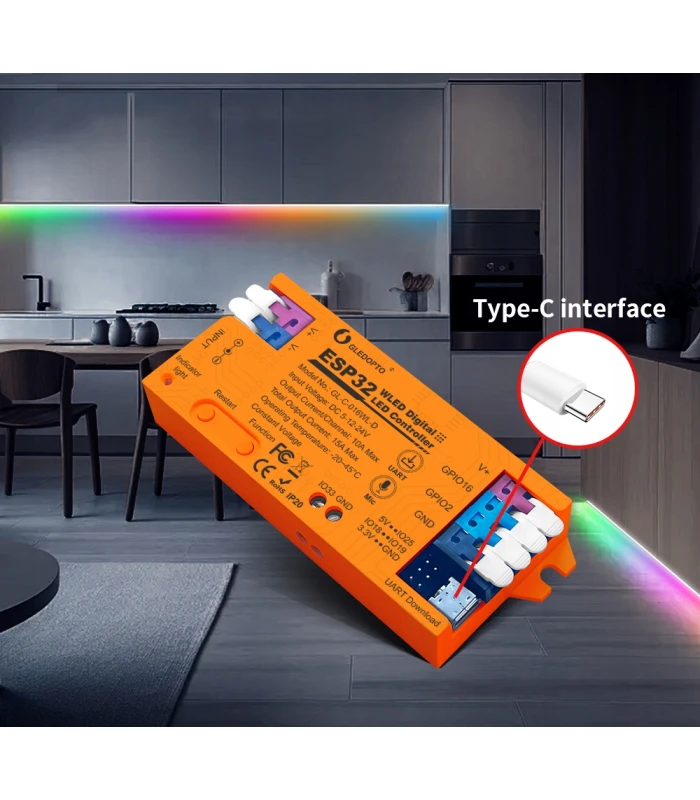

✅z portem UART i gniazdem USB-C

✅możliwość podłączenia przycisku

✅dodatkowe porty dla użytkowników DIY

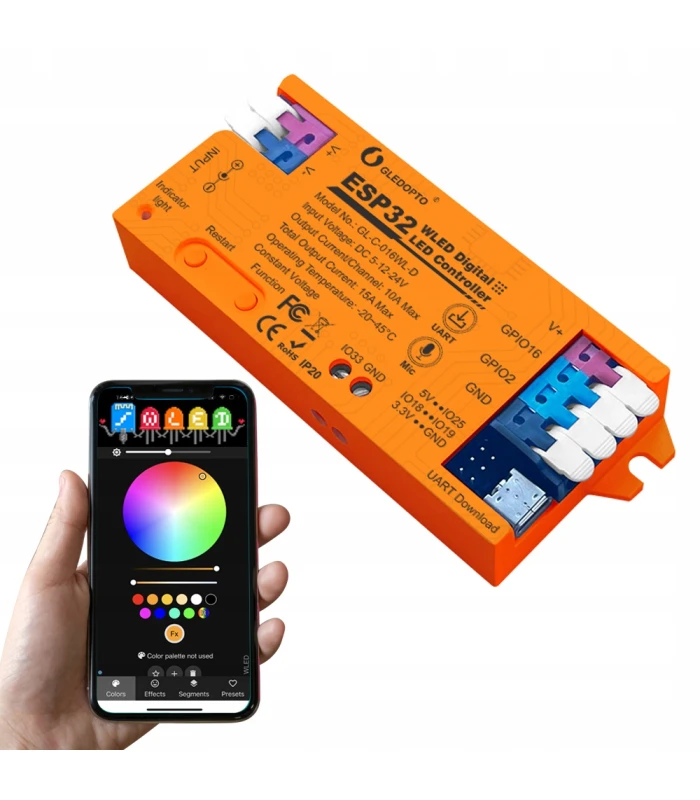

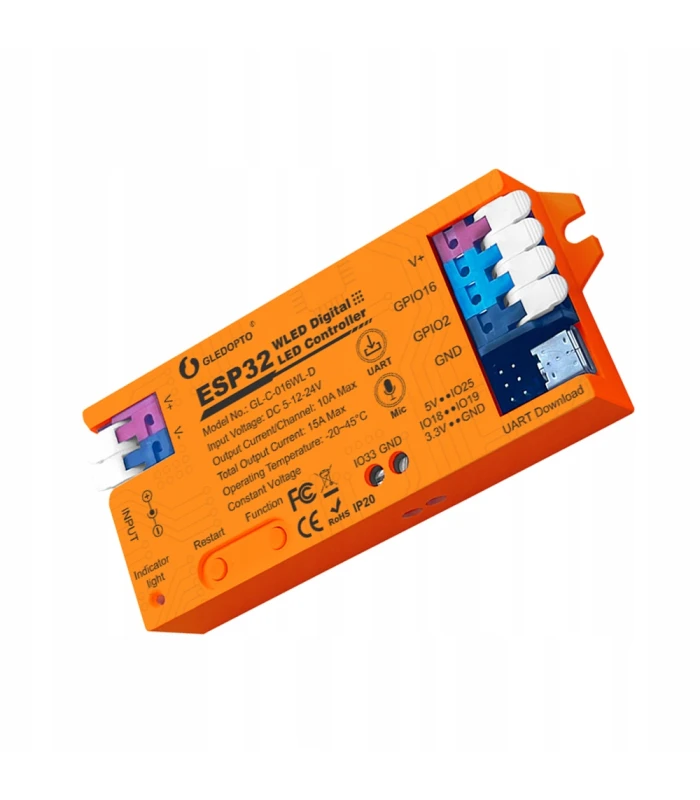

Inteligentny sterownik do cyfrowych, adresowalnych taśm WLED - WS281x, Magic Pixel, Neo Pixel. Moduł może sterować taśmą składającą się z maksymalnie 800 układów IC.

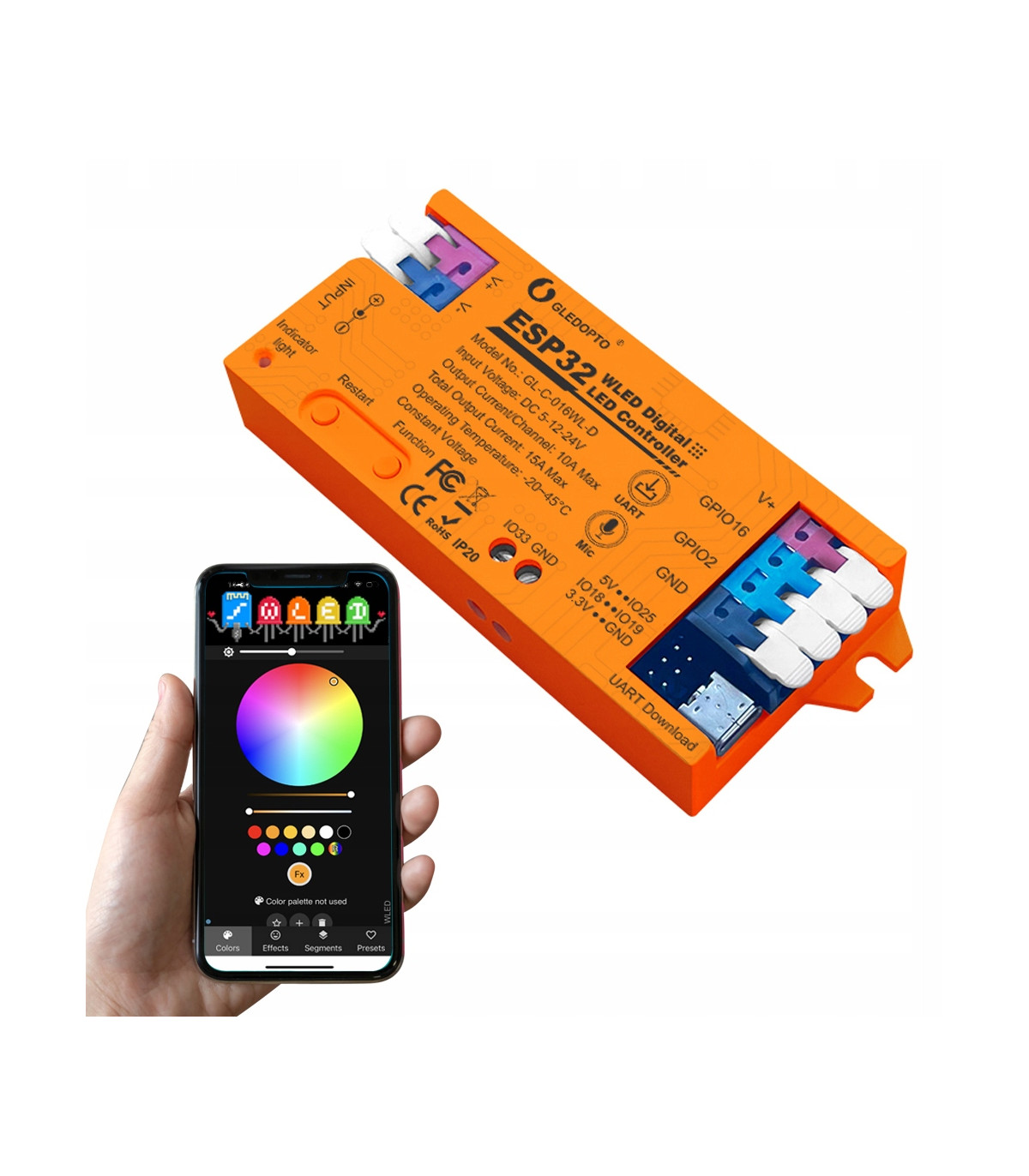

Sterownik oparty jest o moduł WiFi ESP32

Dzięki wyprowadzonym portom IO sterownik umożliwia podłączenie przycisków dzwonkowych do sterowania lub innych urządzeń np. czujników

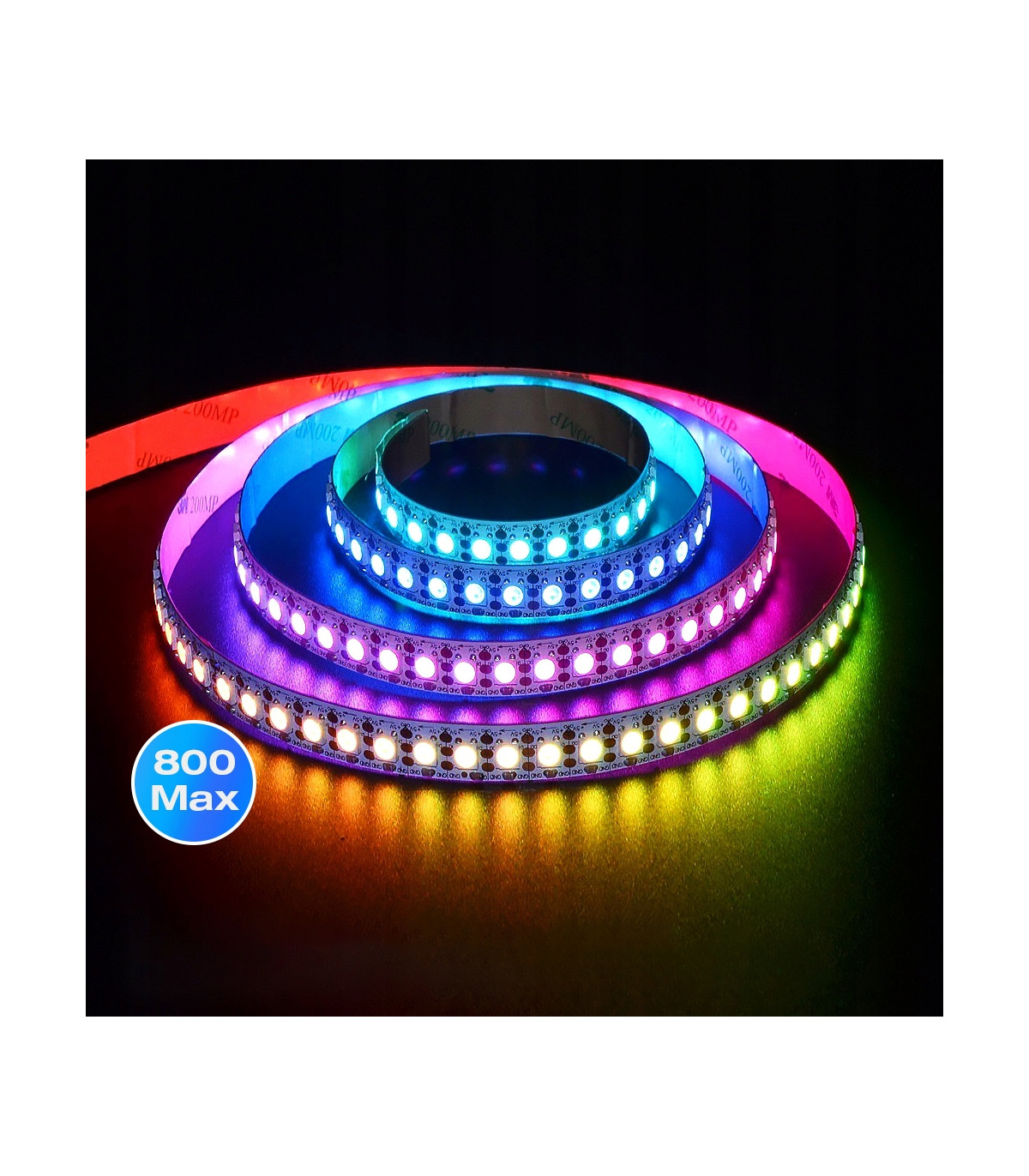

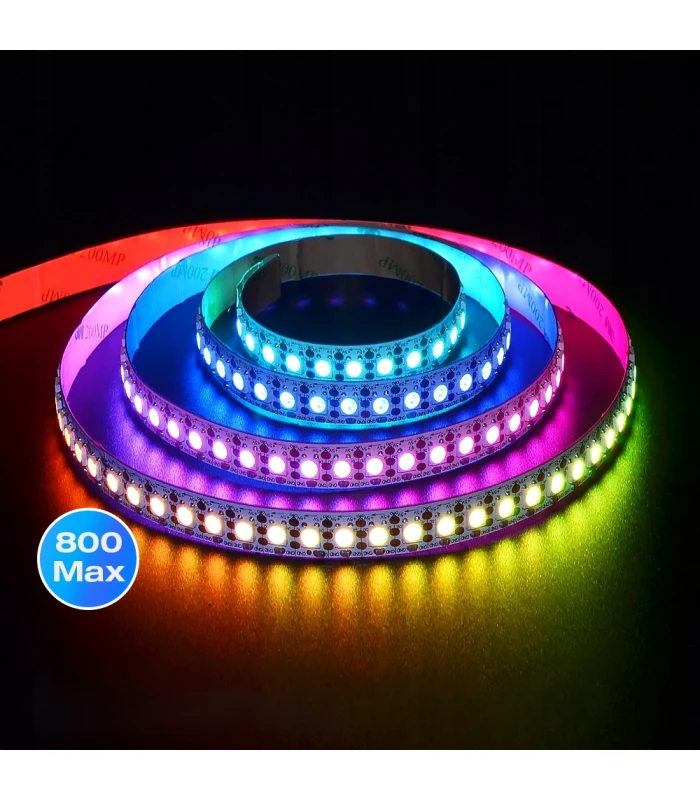

Taśma LED Magic Pixel WLED WS281x to rodzaj adresowalnej taśmy LED, która pozwala na indywidualne sterowanie każdą diodą LED w celu tworzenia dynamicznych efektów świetlnych i animacji. Każda dioda na taśmie może wyświetlać różne kolory i jasność niezależnie od innych, co umożliwia tworzenie skomplikowanych wzorów i sekwencji świetlnych.

Taśma LED WS281x jest często wykorzystywana w projektach DIY, dekoracjach, oświetleniu akcentowym, a także w profesjonalnych instalacjach oświetleniowych. Dzięki zastosowaniu kontrolera WLED użytkownicy mogą łatwo zarządzać i programować taśmę za pomocą Wi-Fi.

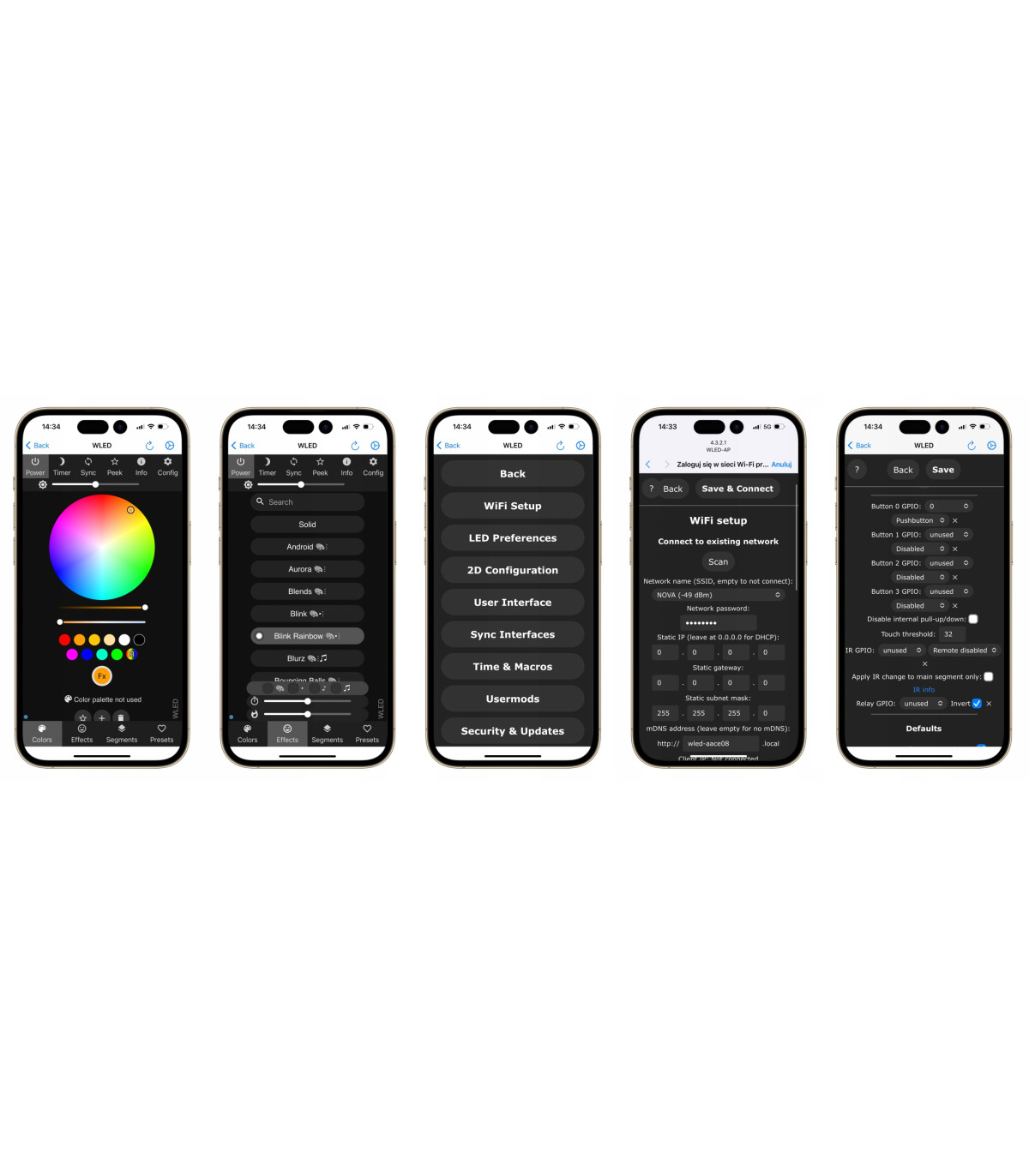

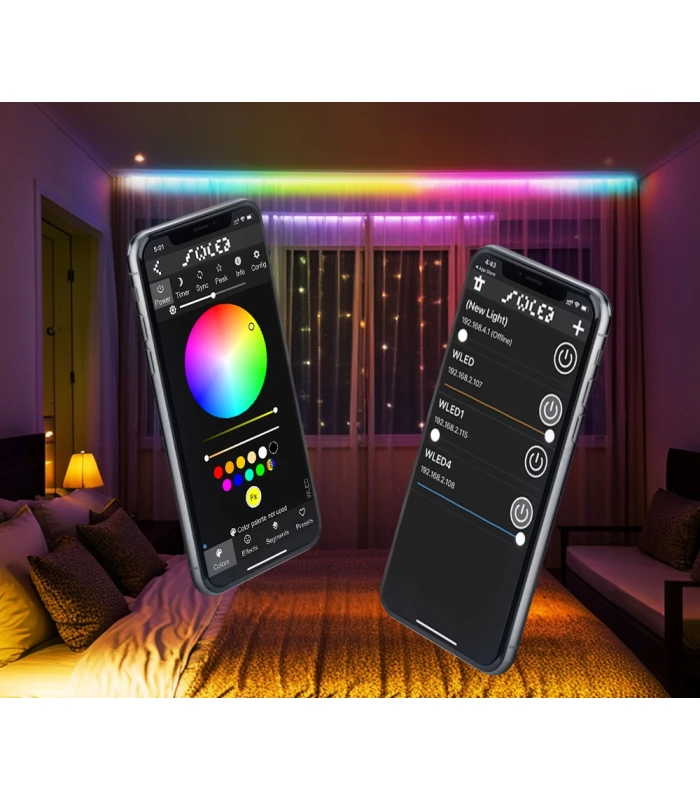

Kontroler WLED można skonfigurować i sterować przez:

• aplikację na telefonie (np. WLED Native)
• przeglądarkę www na komputerze
• w aplikacji Home Assistant

Przykładowe oprogramowanie

1. WLED:

   Najbardziej popularne oprogramowanie dla tego sterownika, pozwalające na kontrolowanie oświetlenia LED z aplikacji mobilnej lub przeglądarki.

   Obsługuje efekty świetlne, synchronizację muzyki, sterowanie głosowe oraz integrację z systemami smart home, takimi jak Home Assistant.

2. Audioreactive WLED:

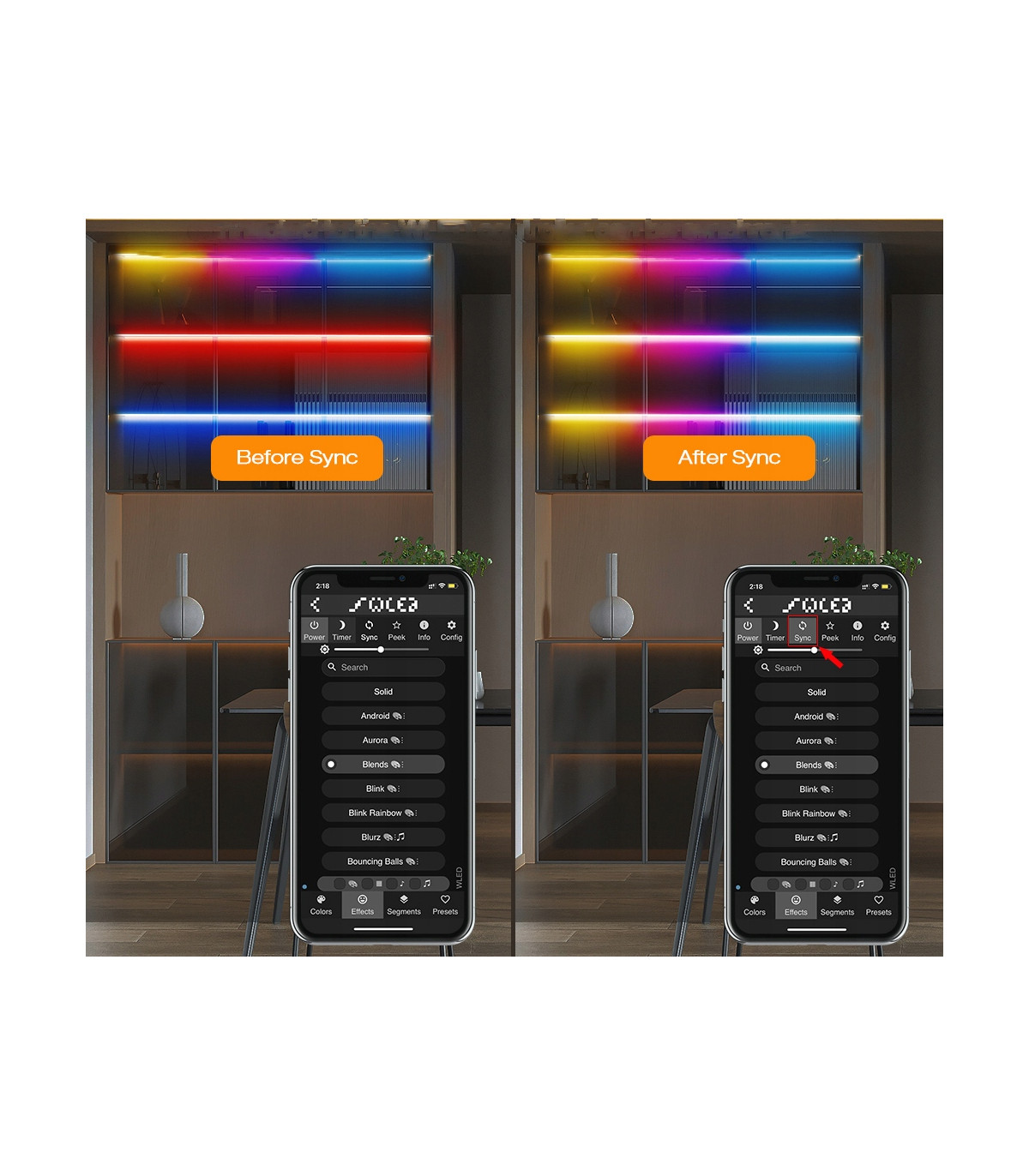

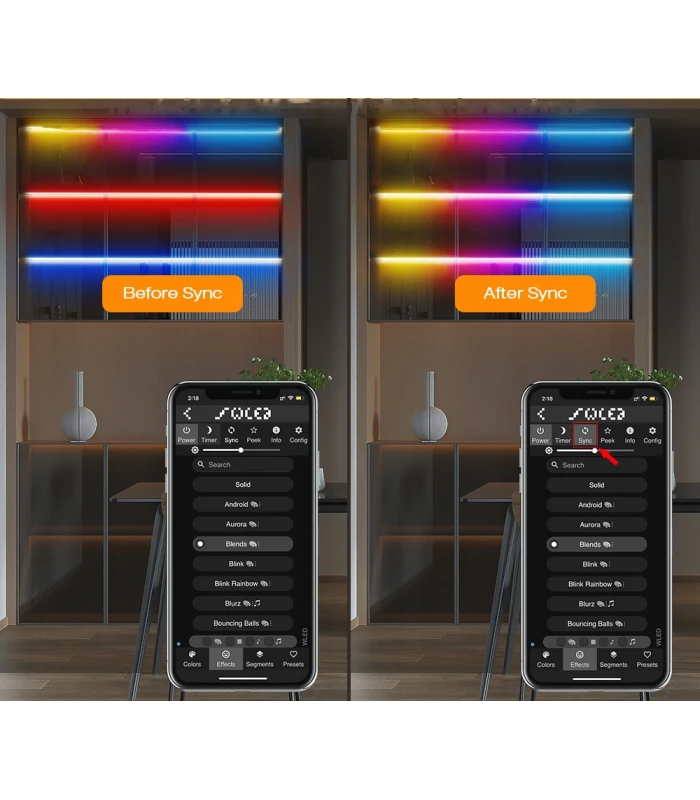

   Rozszerzona wersja WLED, która umożliwia synchronizację efektów świetlnych z muzyką dzięki wbudowanemu mikrofonowi.

   Idealne do tworzenia dynamicznych instalacji świetlnych reagujących na dźwięk.

3. Custom Firmware:

   Sterownik wspiera wgrywanie niestandardowego oprogramowania DIY, które można dostosować do specyficznych potrzeb projektów użytkownika, takich jak dodatkowe funkcje GPIO czy bardziej zaawansowane sterowanie.

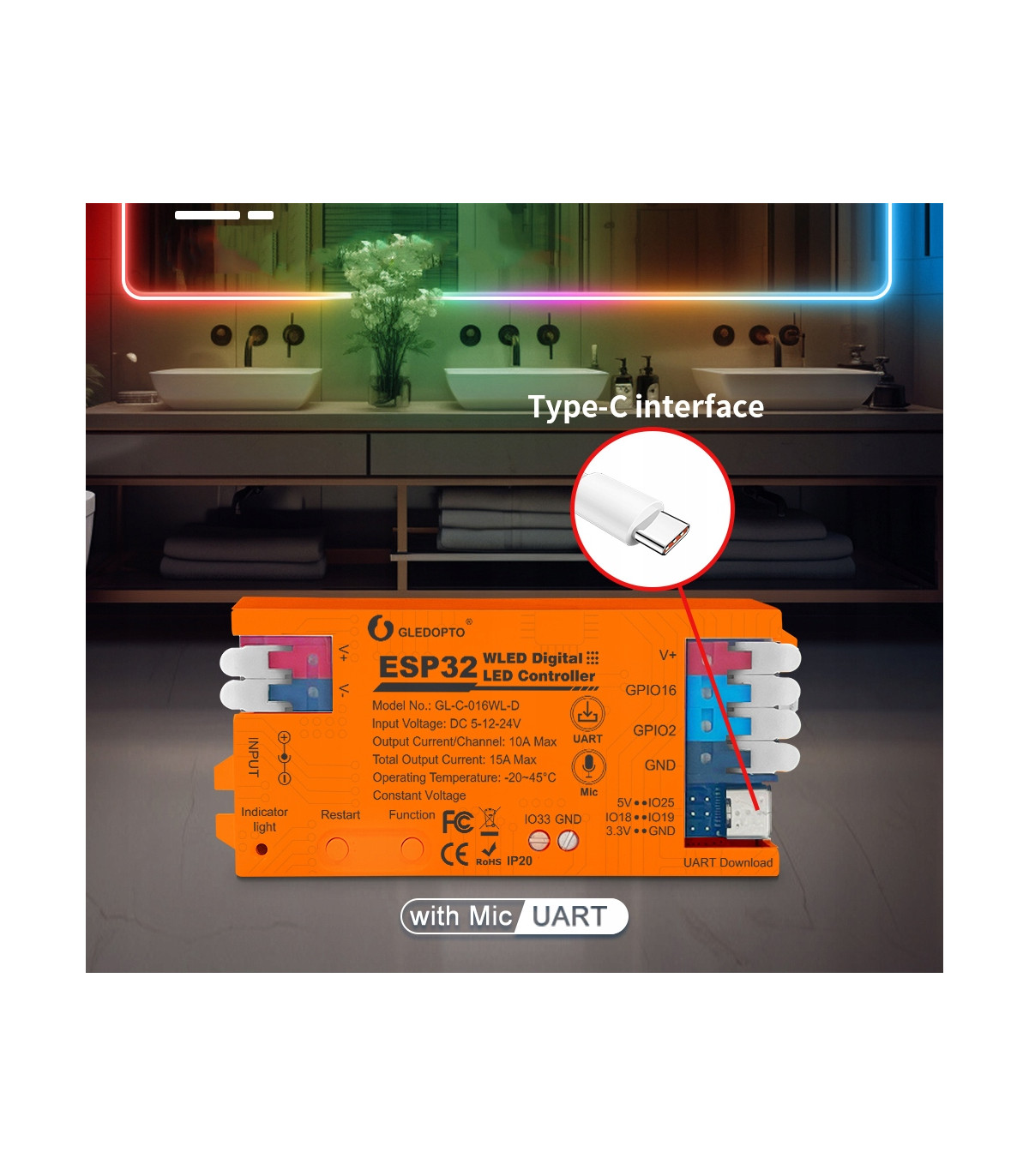

Jak korzystać z portu UART?

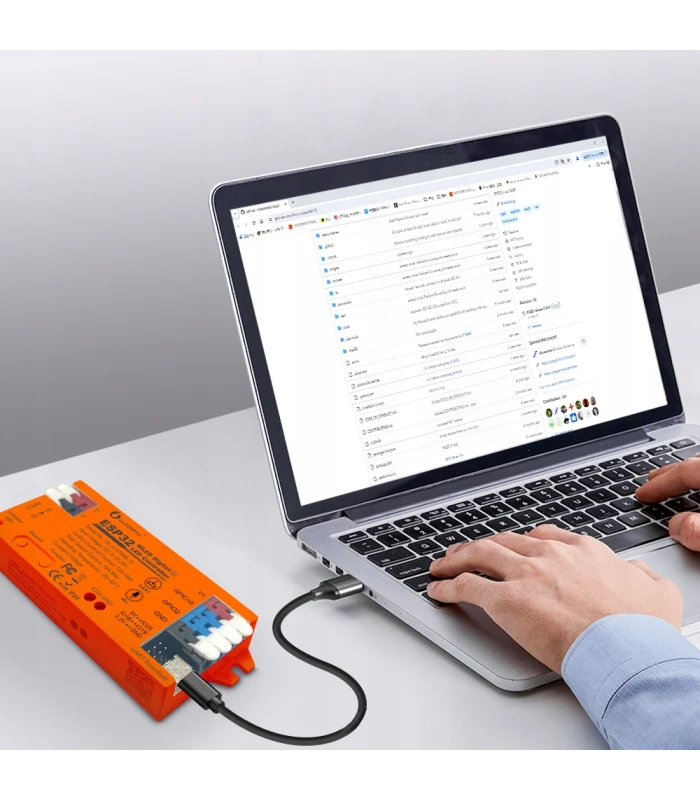

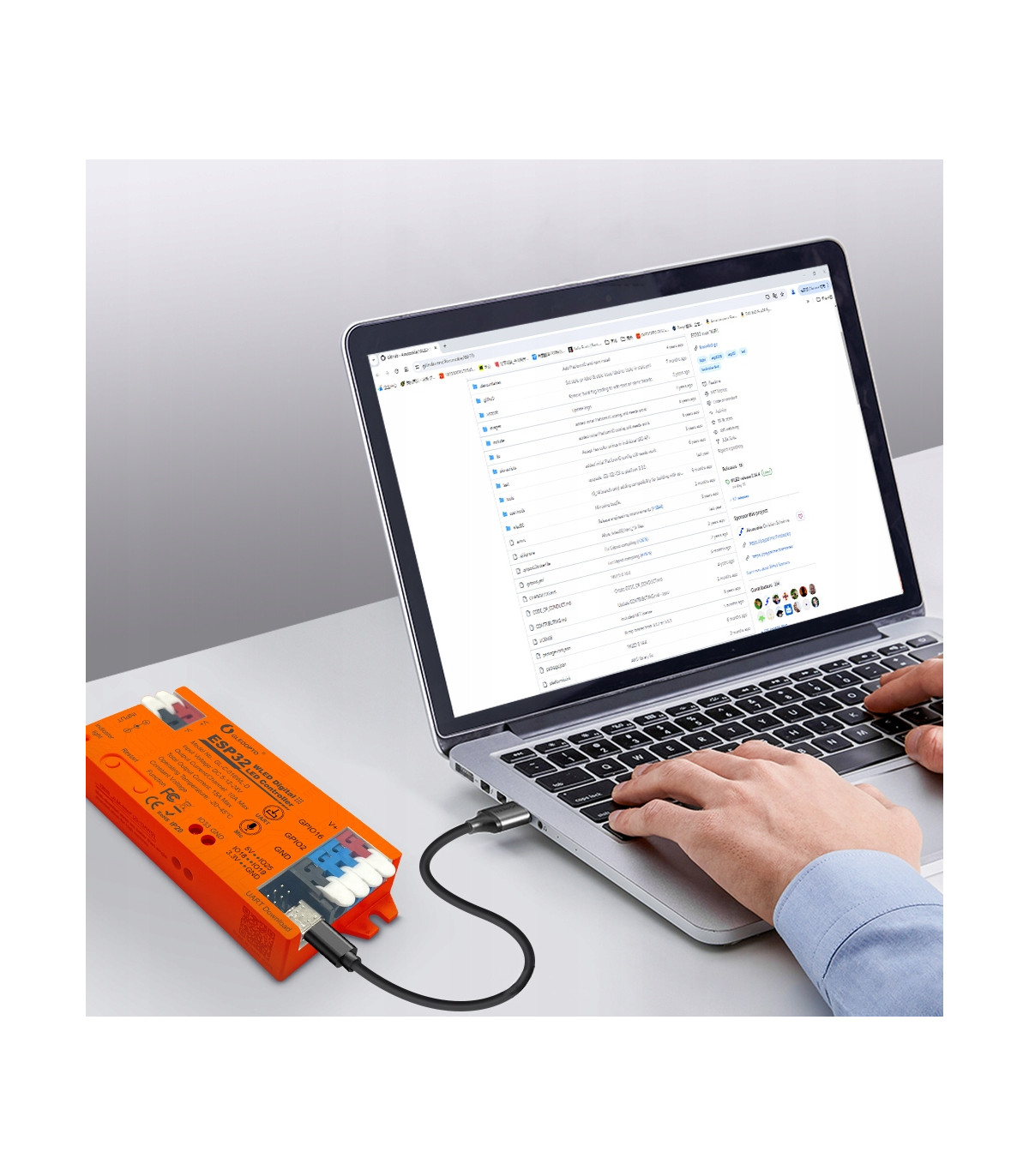

1. Podłączenie sterownika:

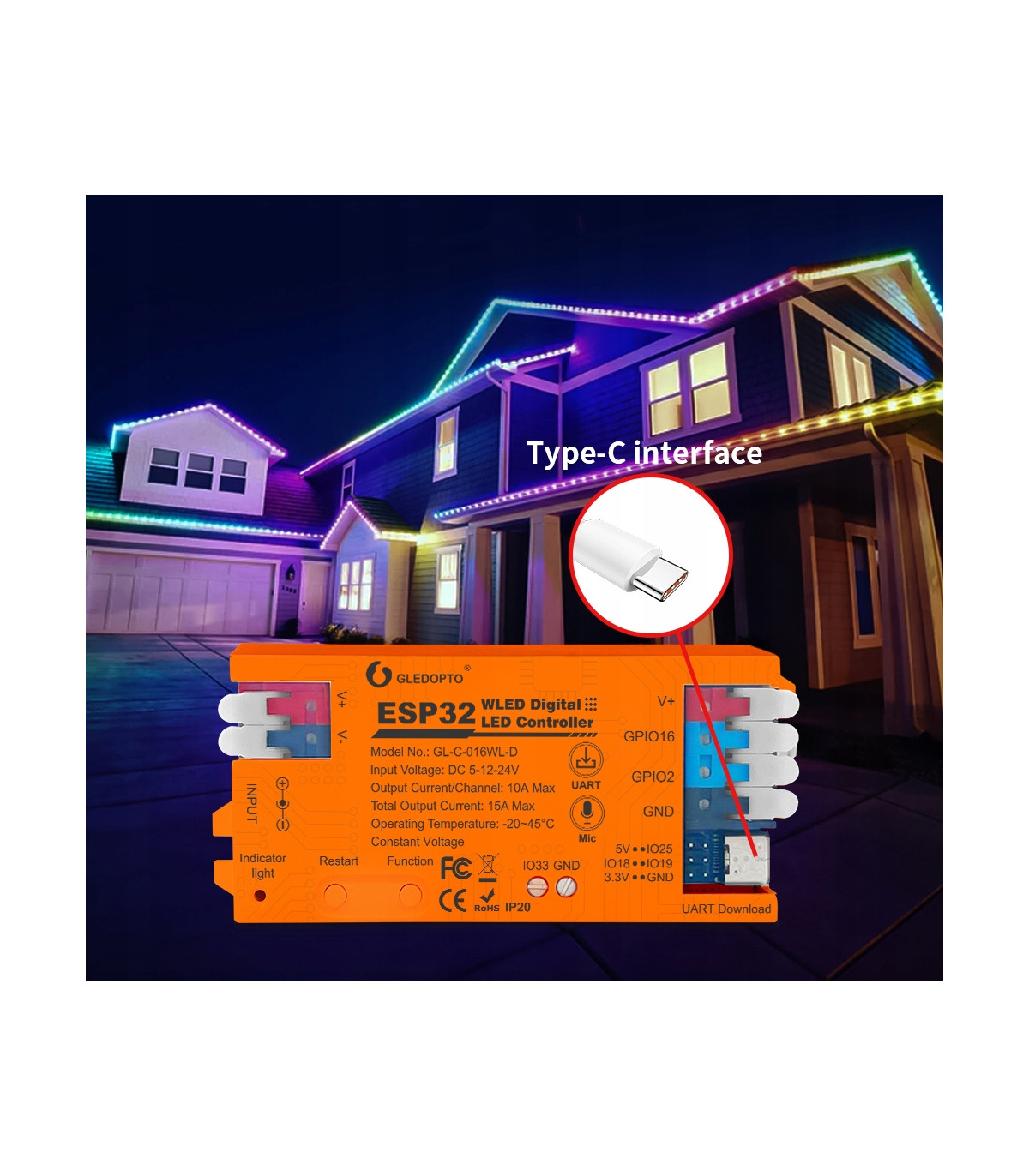

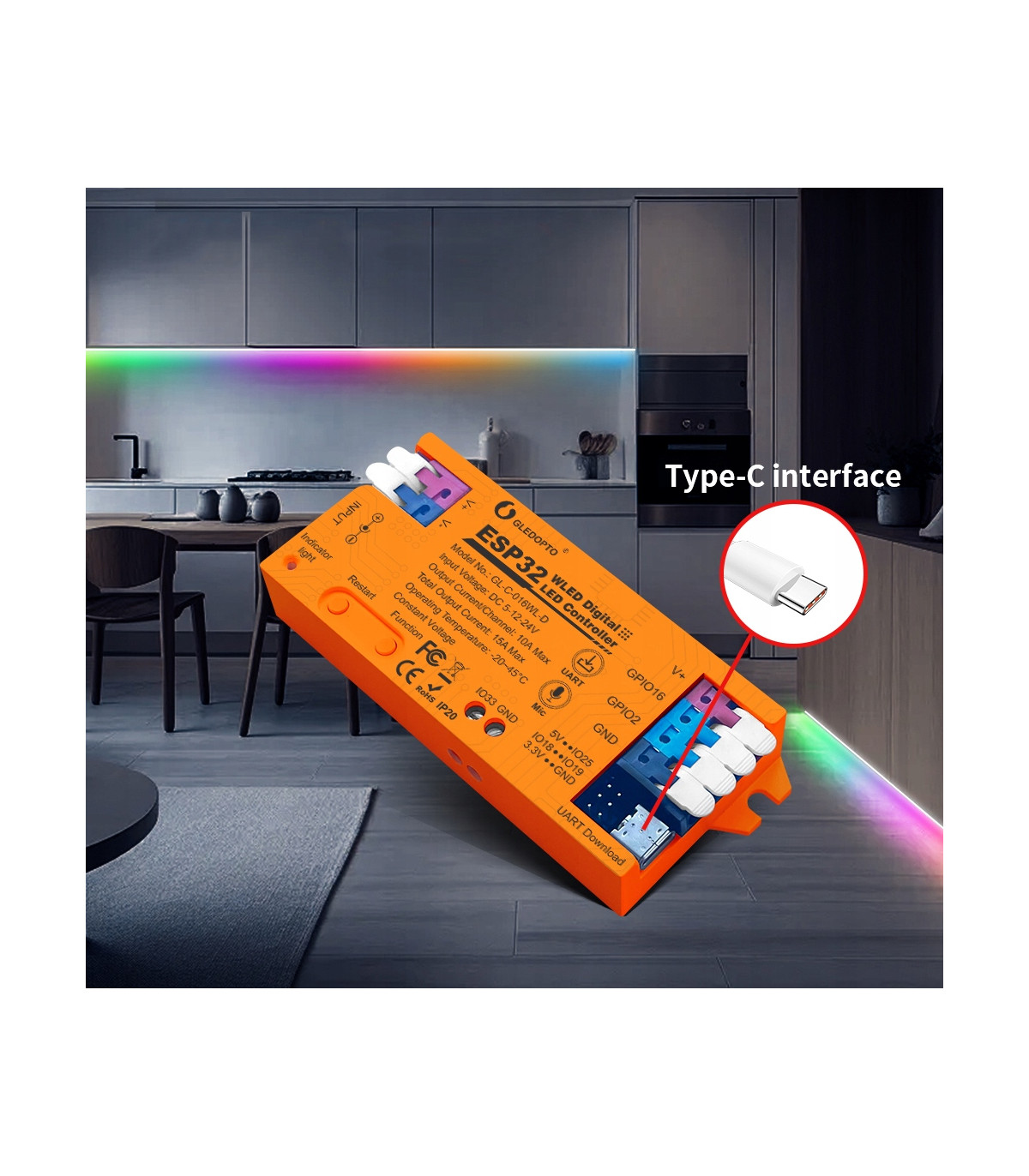

   Użyj kabla USB Type-C do połączenia sterownika z komputerem.

   Port UART automatycznie umożliwia komunikację między komputerem a ESP32.

2. Wgrywanie oprogramowania:

   Pobierz odpowiednią wersję firmware (np. WLED) z oficjalnych stron GitHub lub dedykowanych instalatorów.

   Użyj narzędzi do flashowania, takich jak WLED Web Installer lub ESPHome Flasher.

3. Debugowanie i konfiguracja:

   Port UART może być używany do monitorowania działania sterownika i rozwiązywania problemów podczas pracy urządzenia.

Wbudowany Mikrofon

Sterownik ESP32 WLED z wbudowanym mikrofonem to doskonałe rozwiązanie dla osób chcących stworzyć dynamiczne i interaktywne oświetlenie w domu, na imprezach czy w projektach artystycznych. Dzięki zaawansowanej technologii i szerokim możliwościom konfiguracji, można osiągnąć niesamowite efekty świetlne dostosowane do indywidualnych potrzeb.

Sterowanie spoza lokalnej sieci WiFi

WLED to oprogramowanie open-source, które działa na mikrokontrolerach ESP32. Oznacza to, że wszystkie usługi są hostowane lokalnie na twoim urządzeniu WLED. Dlatego możesz sterować swoimi światłami tylko w obrębie swojej sieci lokalnej (w domu).

Jeśli potrzebujesz zdalnego dostępu do sterownika WLED z dowolnego miejsca na świecie, możesz to zrobić na kilka sposobów, niektóre wymagają dodatkowego sprzętu:

1. Przekierowanie portów (Port Forwarding) - Aby udostępnić sterownik WLED w internecie, utwórz regułę przekierowania portów dla lokalnego adresu IP twojego ESP i portu (np. 12345) w konfiguracji routera. Jeśli twój publiczny adres IP często się zmienia, użyj usługi dynamicznego DNS, aby sterownik WLED były zawsze dostępny. Nie wiesz, co oznaczają te pojęcia ani jak to zrobić? Wyszukaj w Google frazę “[model twojego routera] przekierowanie portów”!
2. Home Assistant - połącz sterownik z oprogramowaniem Home Assistant. Upewnij się, ze Twoja instalacja HA posiada dostęp spoza Twojej lokalnej sieci.
3. Urządzenia Amazon Echo - połącz sterownik WLED z głośnikiem Alexa.
4. Philips HUE - jeśli posiadasz mostek Philips Hue zsynchronizuj z nim sterownik WLED.

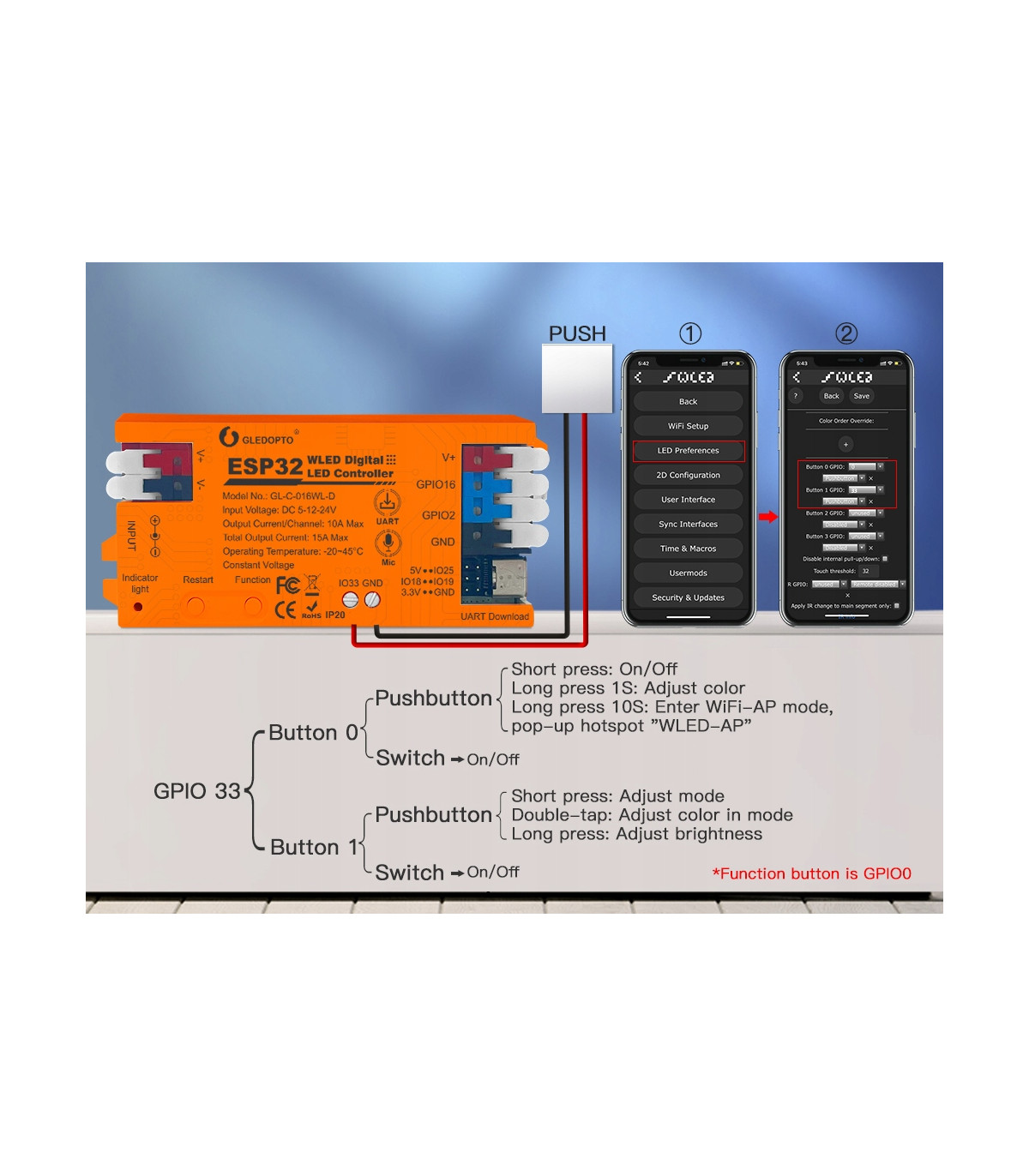

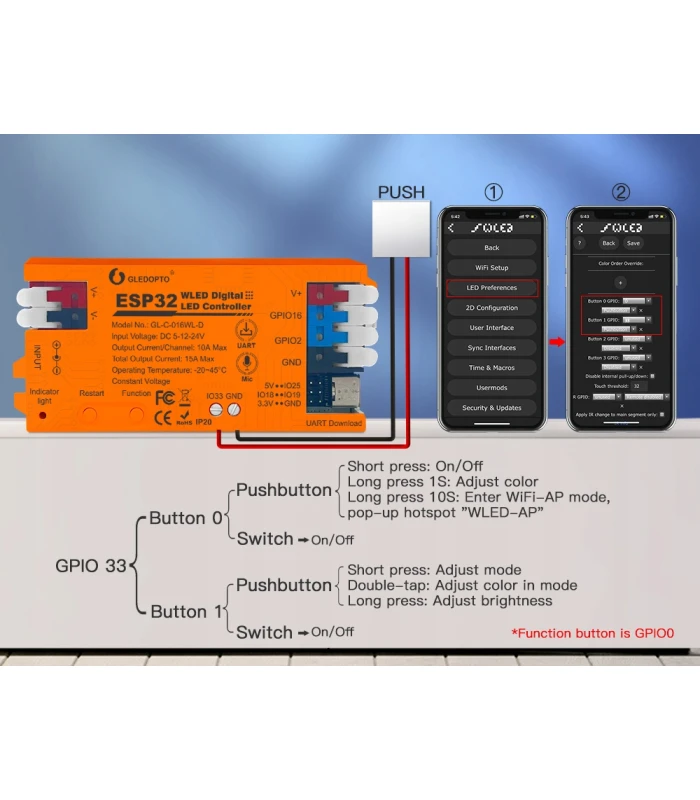

Interfejs IO33 – Funkcje DIY

Sterownik wyposażony jest w interfejs GPIO33, który umożliwia podłączenie przycisków, czujników oraz innych elementów DIY:

• Button 0 (GPIO33):

  Krótkie naciśnięcie: Włączanie/wyłączanie.

  Długie naciśnięcie (1 sekunda): Zmiana koloru.

  Długie naciśnięcie (10 sekund): Przejście w tryb Wi-Fi AP („WLED-AP”).

• Button 1 (GPIO33):

  Krótkie naciśnięcie: Regulacja jasności.

  Podwójne kliknięcie: Zmiana koloru w trybie muzycznym.

  Długie naciśnięcie: Regulacja jasności.

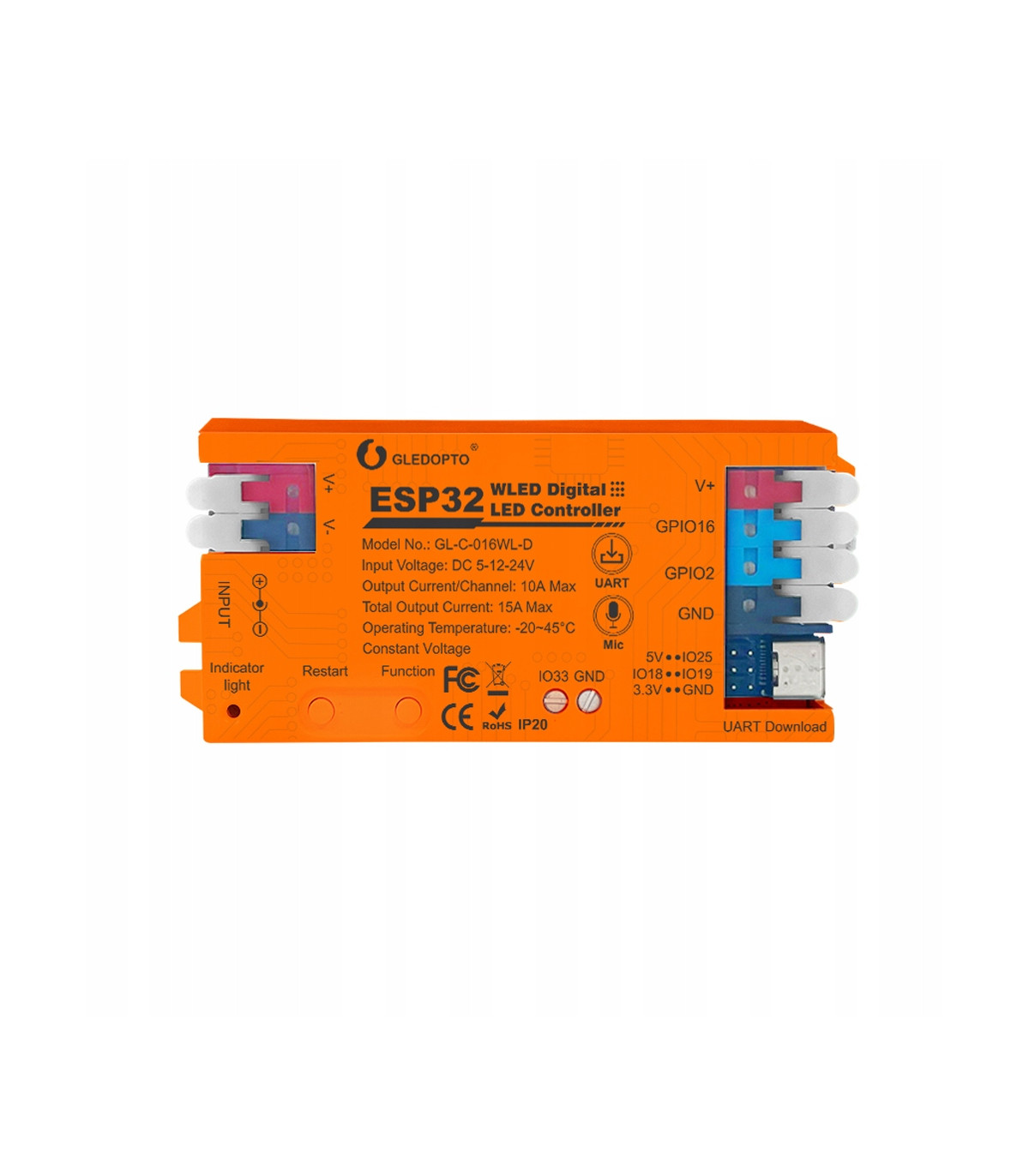

Porty rozszerzeń

Sterownik oferuje dodatkowe porty dla użytkowników DIY:

• 5V – IO25: Do ustawień użytkownika.
• IO18 – IO19: Do debugowania programowego.
• 3.3V – GND: Do zasilania innych czujników (maks. 200 mA).

Konfiguracja przekaźnika

Sterownik wspiera konfigurację przekaźnika, co pozwala na redukcję zużycia energii w trybie czuwania:

• Bez przekaźnika: Wyższe zużycie energii w trybie standby.
• Z przekaźnikiem: Niższe zużycie energii dzięki odcięciu prądu LED po wyłączeniu.

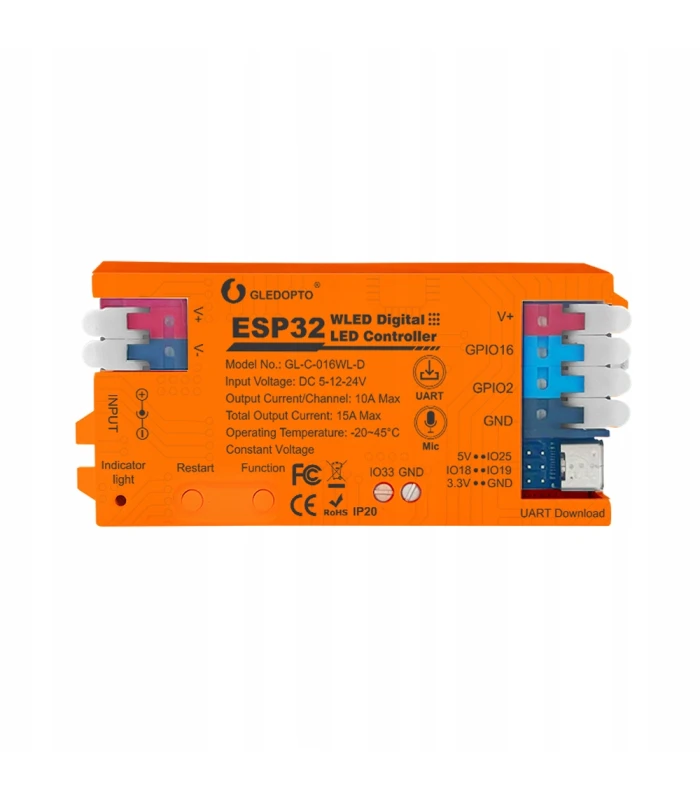

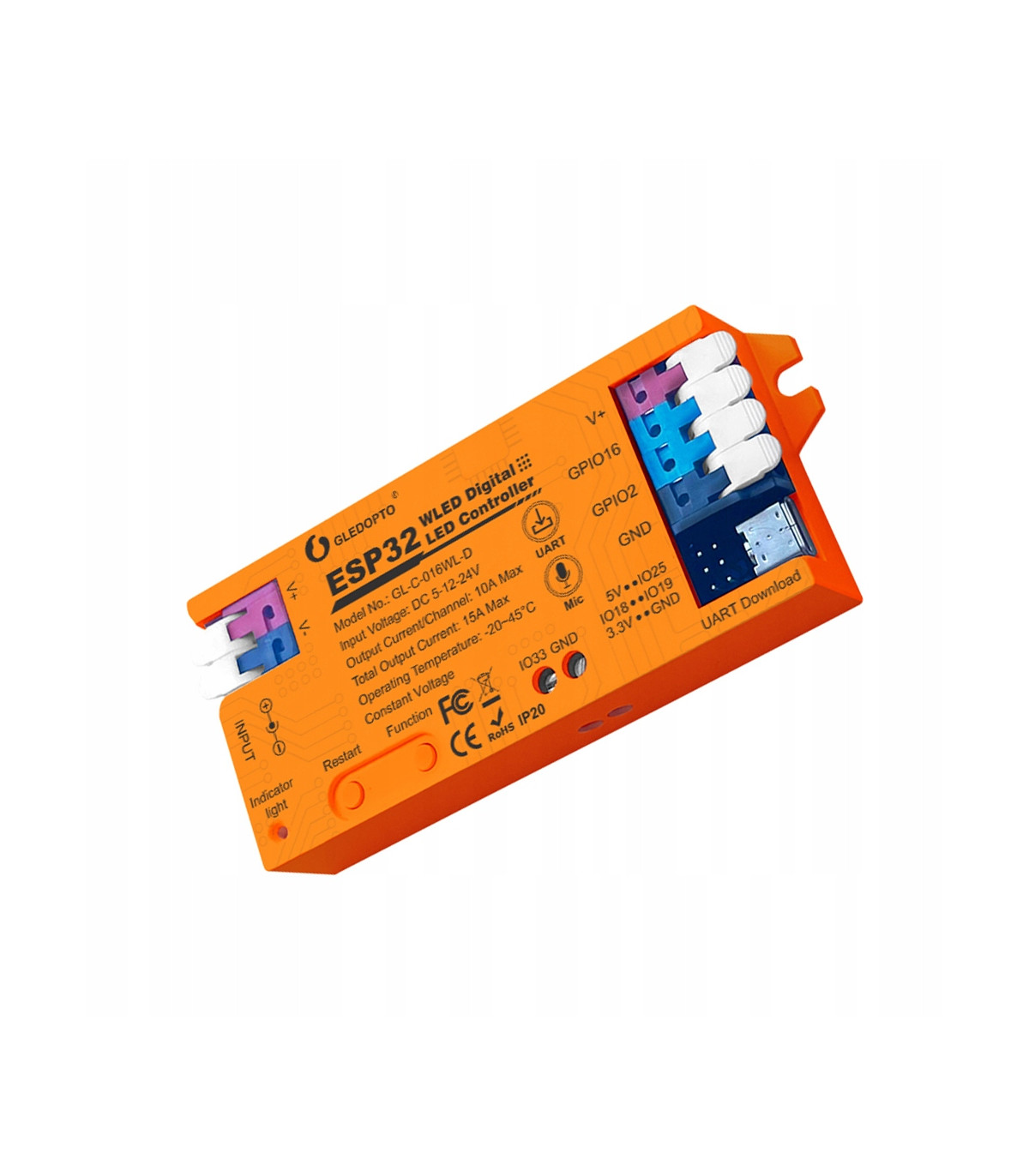

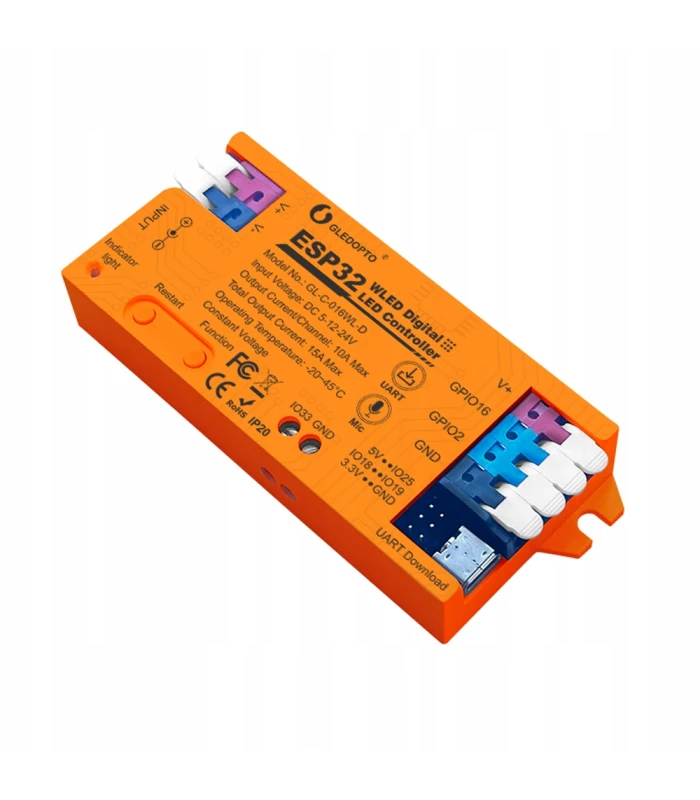

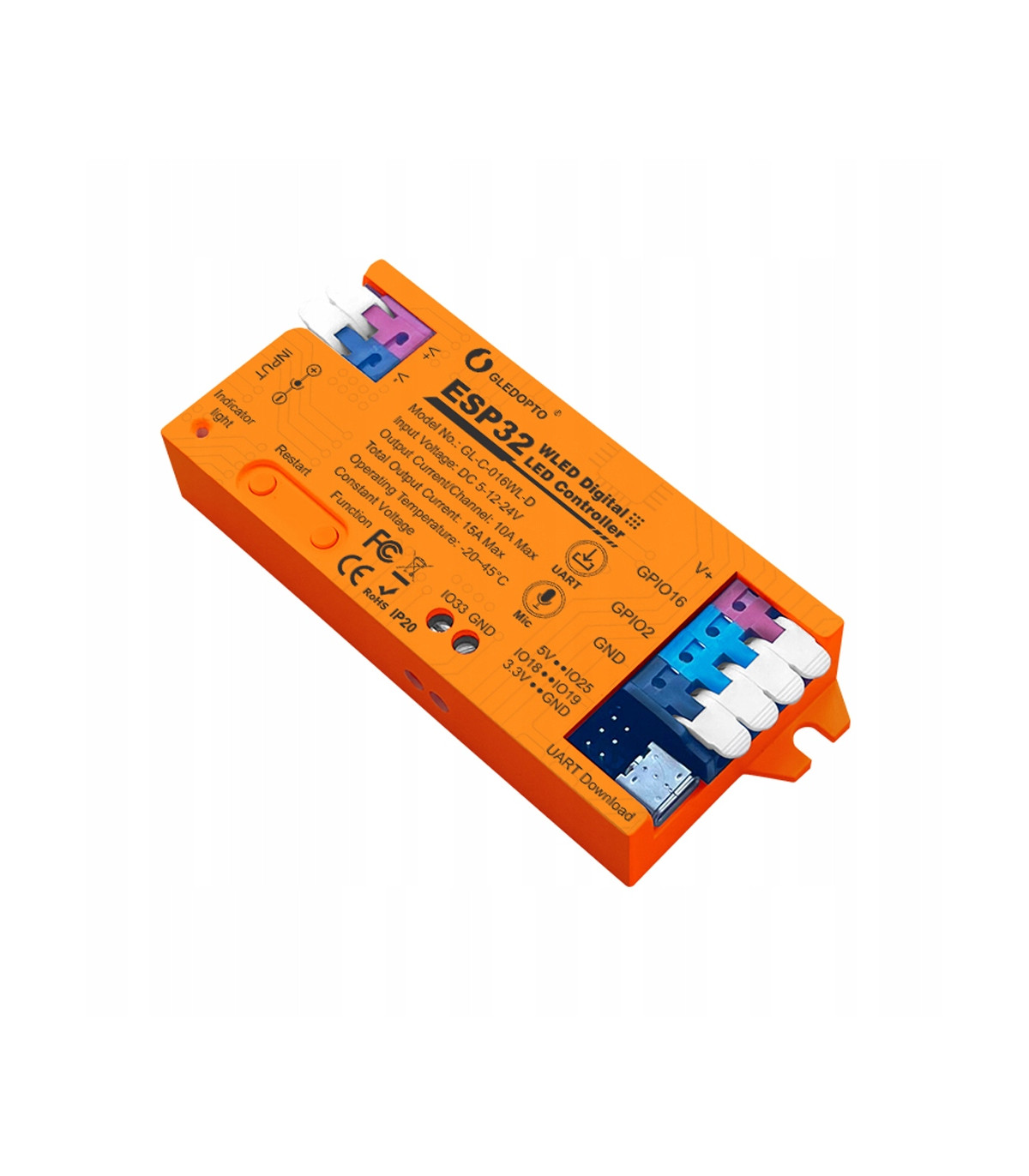

SPECYFIKACJA STEROWNIKA WLED ESP32

• Komunikacja - WiFi 2.4GHz
• Chip ESP32

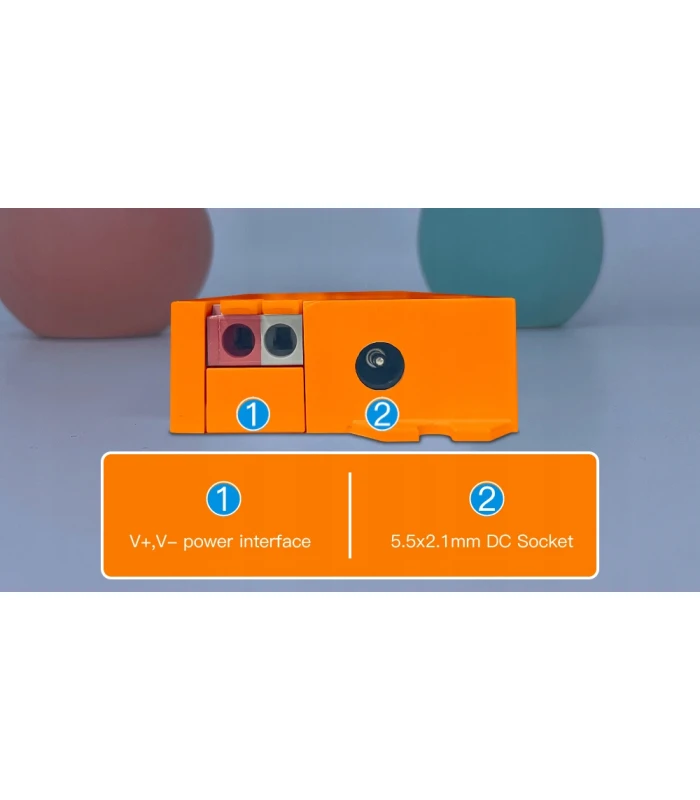

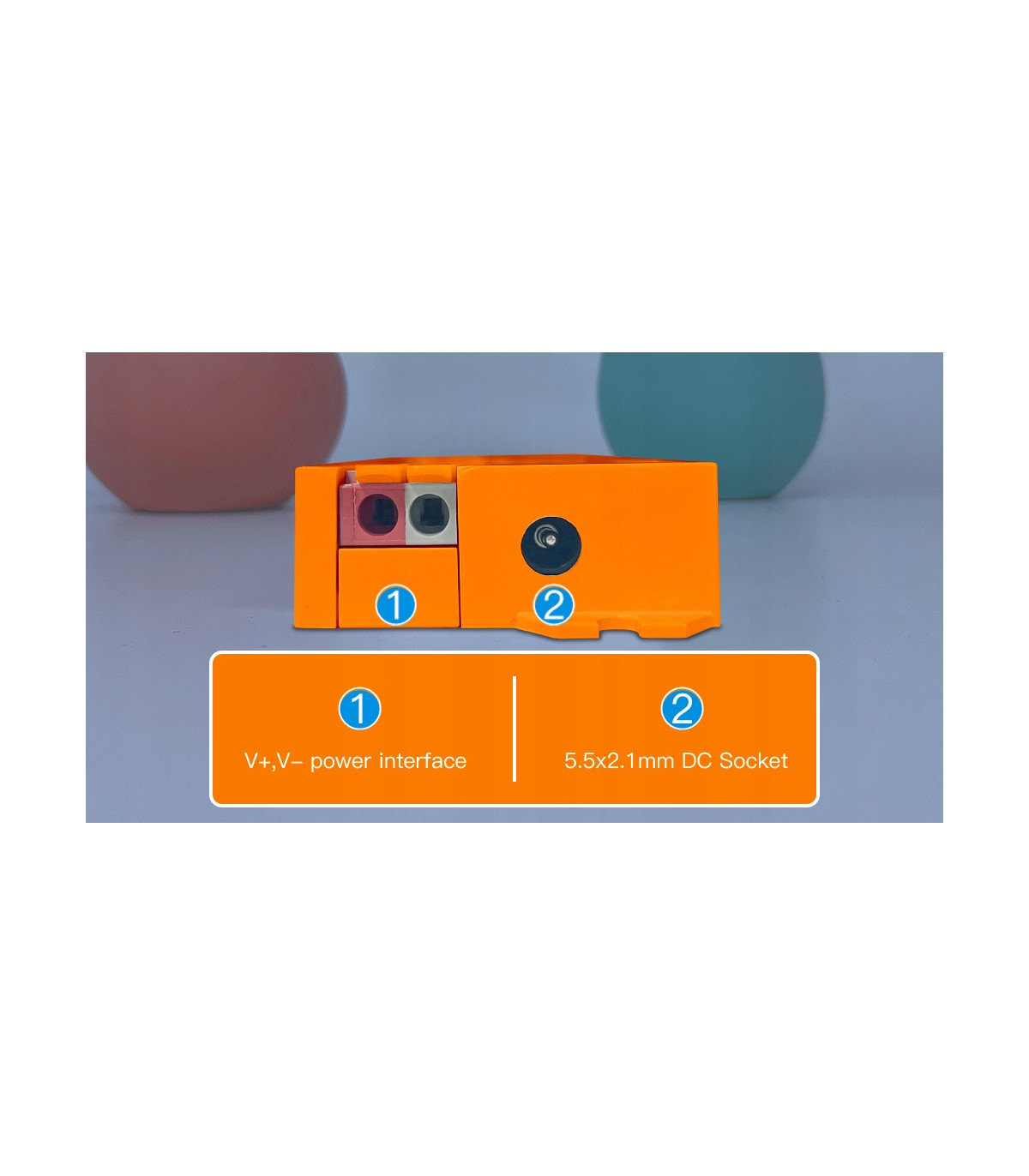

• Zasilanie - 5V - 24V DC
• Prąd wyjściowy: 10A/kanał lub 15A w sumie dla wszystkich kanałów
• Maksymalna moc: 360W (przy napięciu 24V) lub 180W (przy napięciu 12V) lub 75W (przy napięciu 5V)
• Sterowanie taśmą IC - do 800 chipów
• Temp. pracy: -20 °C - 45 °C
• Stopień ochrony: IP20
• Rozmiar: 18 x 45 x 108 mm
• Niepalna obudowa - klasa palności obudowy V0

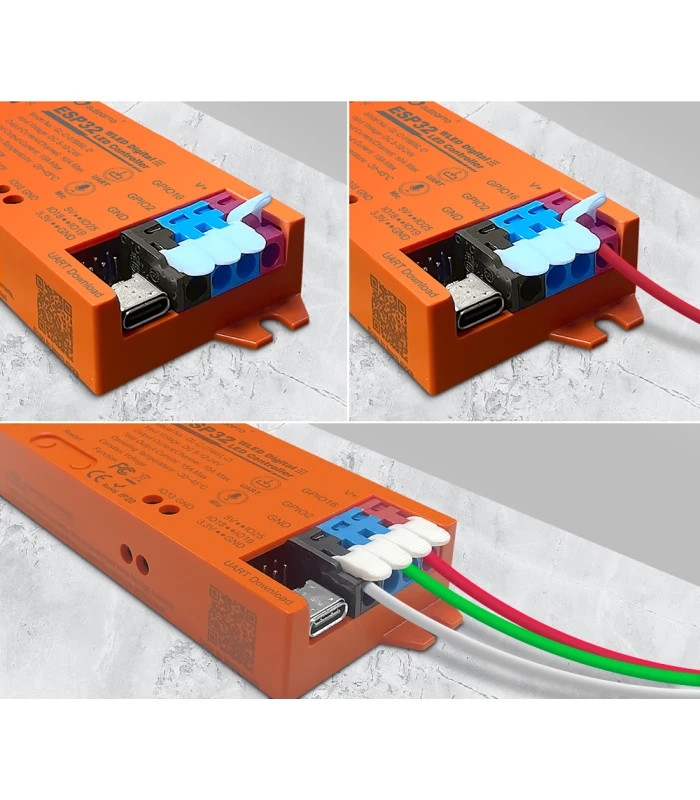

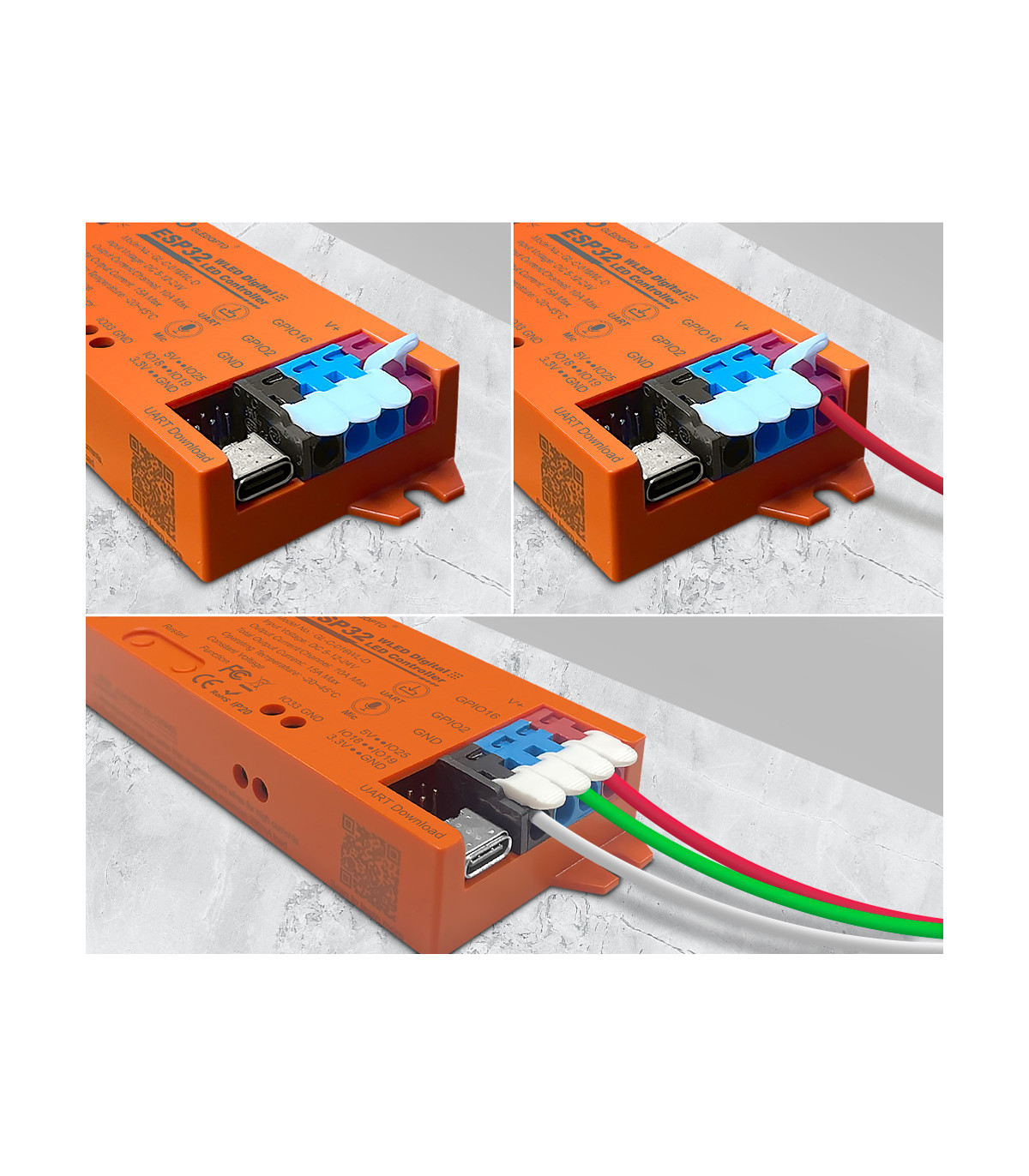

• Montaż przewodów: szybkozłączki

UWAGA! Ten sterownik współpracuje TYLKO z cyfrowymi (adresowalnymi) taśmami LED

Kompatybilna taśma LED dostępna jest na aukcji: 16267963895
